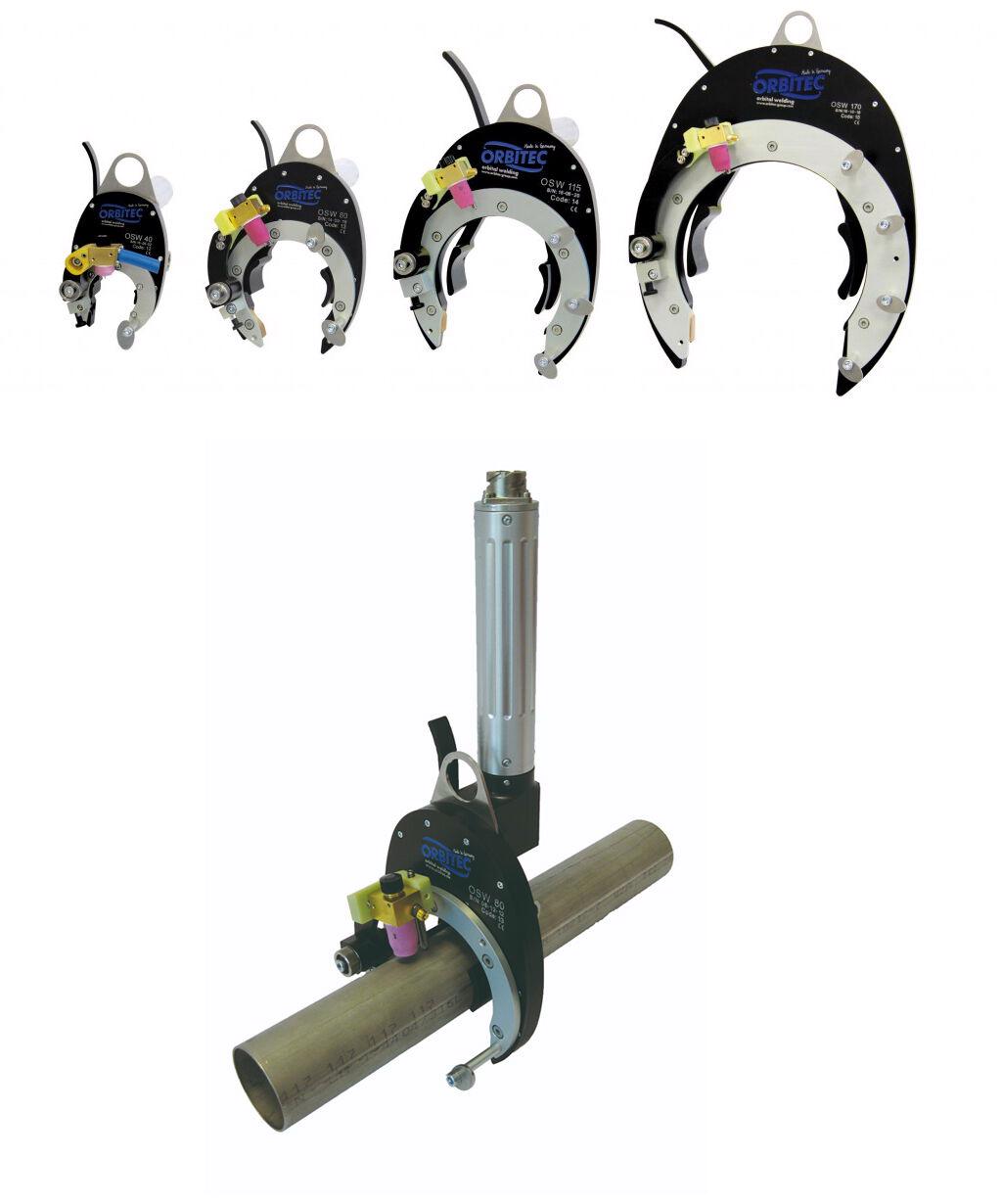

Otevřené svařovací hlavy OSW
ŘADA OSW
Svařovací hlava s otevřeným rámem se umisťuje na jednu stranu svarového spoje. Během svařování se plynem nebo vodou chlazený hořák a kabelová sestava otáčejí kolem trubky nebo potrubí.
Svařovací hlavy s otevřeným rámem
- Robustní konstrukce
- Jednoduchost manipulace
- Možnost přidat posuv drátu
- Nevyžadují se žádné „specifické“ kleštiny, každá svařovací hlava se přizpůsobí celému rozsahu vnějších rozměrů trouby/trubky, jak je dodávána
- Držák hořáku sklopný o 90°
Výběr 4 svařovacích hlav pro pokrytí rozsahu velikostí od 8 mm do 168,3 mm OD
Balení obsahuje:
- Svařovací hlava
- Integrované tlačítko start/stop na rukojeti
- svorka "boty"
- Držák hořáku
- Mechanický šroub pro nastavení mezery oblouku
Volitelné: Úhlový převod kompletní pro OSW
| Svařovací hlava: | Rozsah velikosti trubice mm: | palec: | Hmotnost: | Číslo položky: |
|---|---|---|---|---|
| OSW 40 | OD 8 – 40 mm | 0,394 ″ – 1,575 ″ | 2 kg | 1.3.1001 |
| OSW 80 | OD 10 – 76,2 mm | 0,394 ″ – 3,000 ″ | 3 kg | 1.3.1101 |
| OSW 115 | OD 20 – 114,3 mm | 0,787 ″ – 4,500 ″ | 4,5 kg | 1.3.1201 |
| OSW 170 | OD 40 – 168,3 mm | 1,575 ″ – 6,626 ″ | 6,5 kg | 1.3.1301 |
| OSW 275 | OD 88,9 – 273 mm | 3,500" – 610,748" | 16 kg | 1.3.1401 |

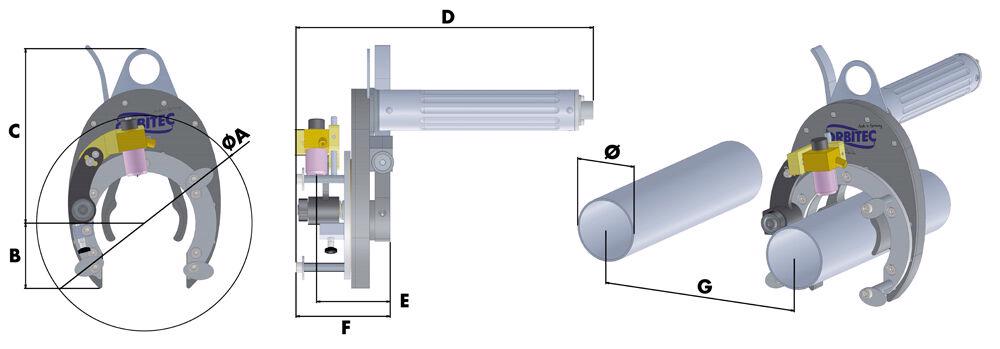

ROZMĚROVÝ LIST - OSW ORBITÁLNÍ SVAŘOVACÍ HLAVY S OTEVŘENÝM RÁMEM
G = (Ø + A Ø) / 2
OSW 40
A
mm 120
palec 4.724
B
mm 40
palec 1.575
C
mm 145
palec 5.709
D
mm 310
palec 12.205
E
mm 81
palec 3.189
F
mm 91
palec 3.583
OSW 80
A
mm 210
palec 8.268
B
mm 64
palec 2.52
C
mm 171
palec 6.732
D
mm 290
palec 11.417
E
mm 69
palec 2.717
F
mm 91
palec 3.583
OSW 115
A
mm 243
palec 9.567
B
mm 90
palec 3.543
C
mm 210
palec 8.268
D
mm 290
palec 11.417
E
mm 69
palec 2.717
F
mm 91
palec 3.583
OSW 170
A
mm 310
palec 12.205
B
mm 134
palec 5.276
C
mm 266
palec 10.472
D
mm 290
palec 11.417
E
mm 69
palec 2.717
F
mm 91
palec 3.583
OSW 275
A
mm 465
palec 18.307
B
mm 180
palec 7.087
C
mm 410
palec 16.142
D
mm 310
palec 12.205
E
mm 105
palec 4.134
F
mm 125
palec 4.921
