Plynem chlazené svařovací hlavy OSK

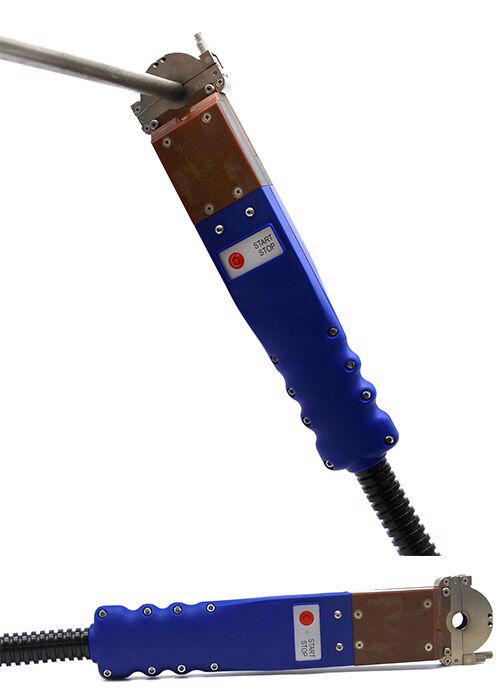

OSK 13 S SVAŘOVACÍ HLAVA MICROFIT VČETNĚ RUKOJETI A KABELU, 6 m

Plynem chlazená svařovací hlava pro aplikace s extrémně malými prostorovými požadavky. v polovodičovém průmyslu. Speciálně navrženo také pro svařování mikrofitingů. Design (specifické řízení průtoku plynu) a výběr materiálu umožňují vysokou tepelnou kapacitu i bez chlazení vodou.

• Extrémně úzký / kompaktní design
• Hlavové složení je uspořádáno tak, že se velmi snadno udržuje
• 6 m držadlo a sestava kabelu s praktickou rukojetí (tlačítko start/stop a stavový displej)
• Svařovací hlava kompatibilní s upínacími kazetami 9-500 značky Arc Machines

Svařovací hlava: OSK 13 S
Velikost trubice Rozsah mm: DA 3,17 – 12,7 mm
Palec: 0,125″ – 0,500″
Palec: 0,125″ – 0,500″
Hmotnost: 2,4 kg

Číslo položky:
1.3.4000

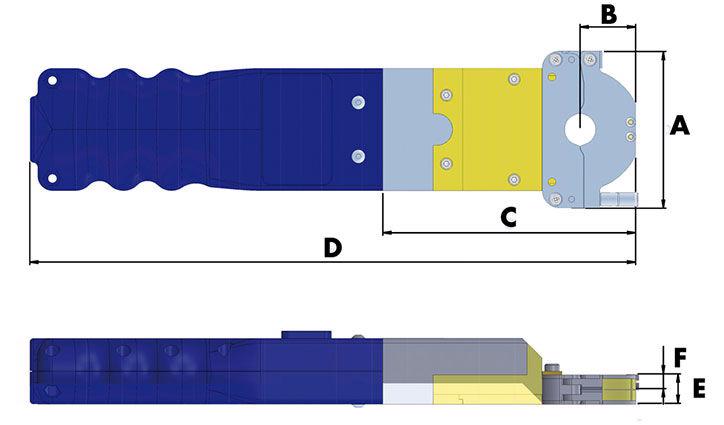

TABULKA ROZEMRŮ PRO PŘILOŽENÉ SVÁŘECÍ HLAVY OSK 13 S

OSK 13 S

A
mm 64
palec 2,52

B
mm 24,4
palec 0,945

C
mm 105
palec 4,134

D
mm 279,2
palec 10,984

E
mm 12
palec 0,472

F
mm 6
palec 0,236

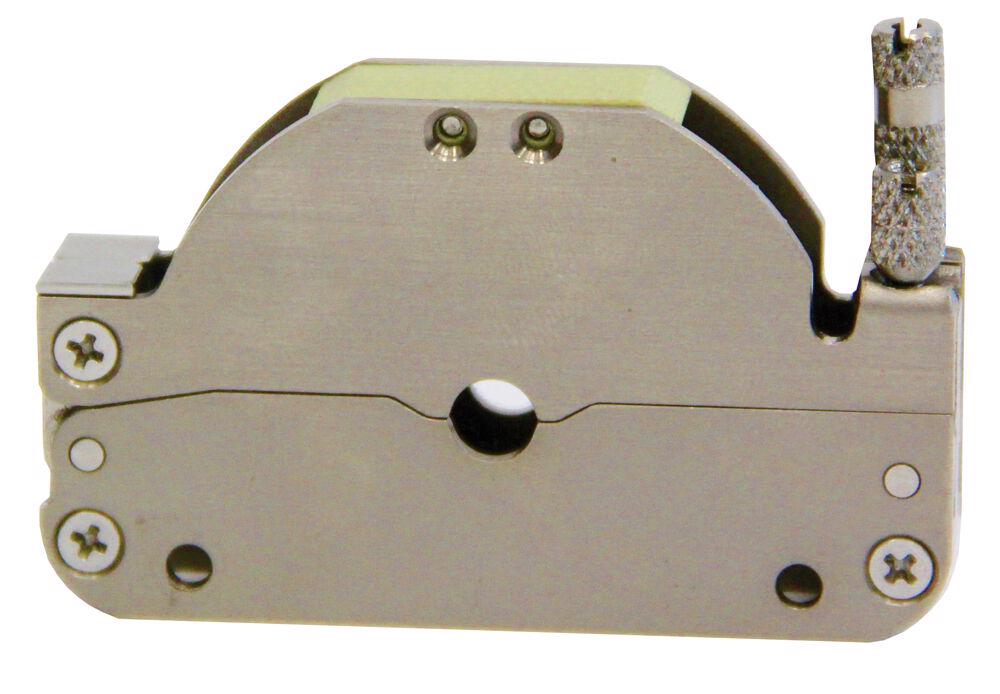

OSK 13 S MICROFIT UPÍNACÍ KAZETA

Ke svařování tam, kde je velmi málo místa

• Upínací kazeta Orbitec TCA, konstrukční šířka 12 mm (0,472 palce)
• Upínací kazety kompatibilní s modelem 9-500 značky Arc Machines
• Kazeta může být namontována v obou směrech

Číslo položky:
1.3.4001+Ø

KONVERZNÍ SOUPRAVA OSK 13 S

Vyžaduje se k použití pomocí upínacích bloků

Číslo položky:
1.3.4004

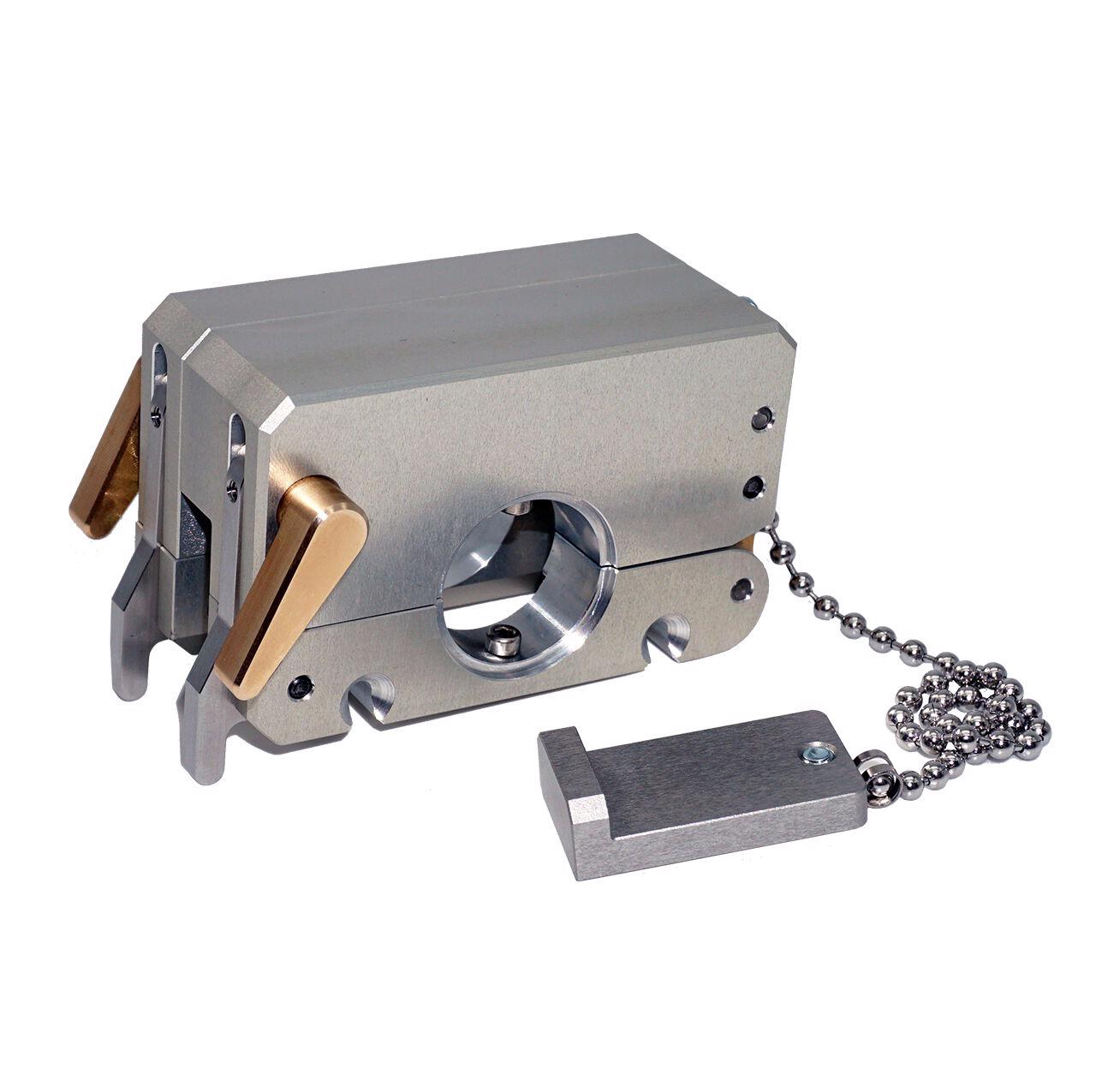

OSK 13 S UPÍNACÍ BLOKY PRO SPOJENÍ TRUBKA-TRUBKA

Včetně nastavovacího měřidla pro trubici

Číslo položky:
1.3.4005

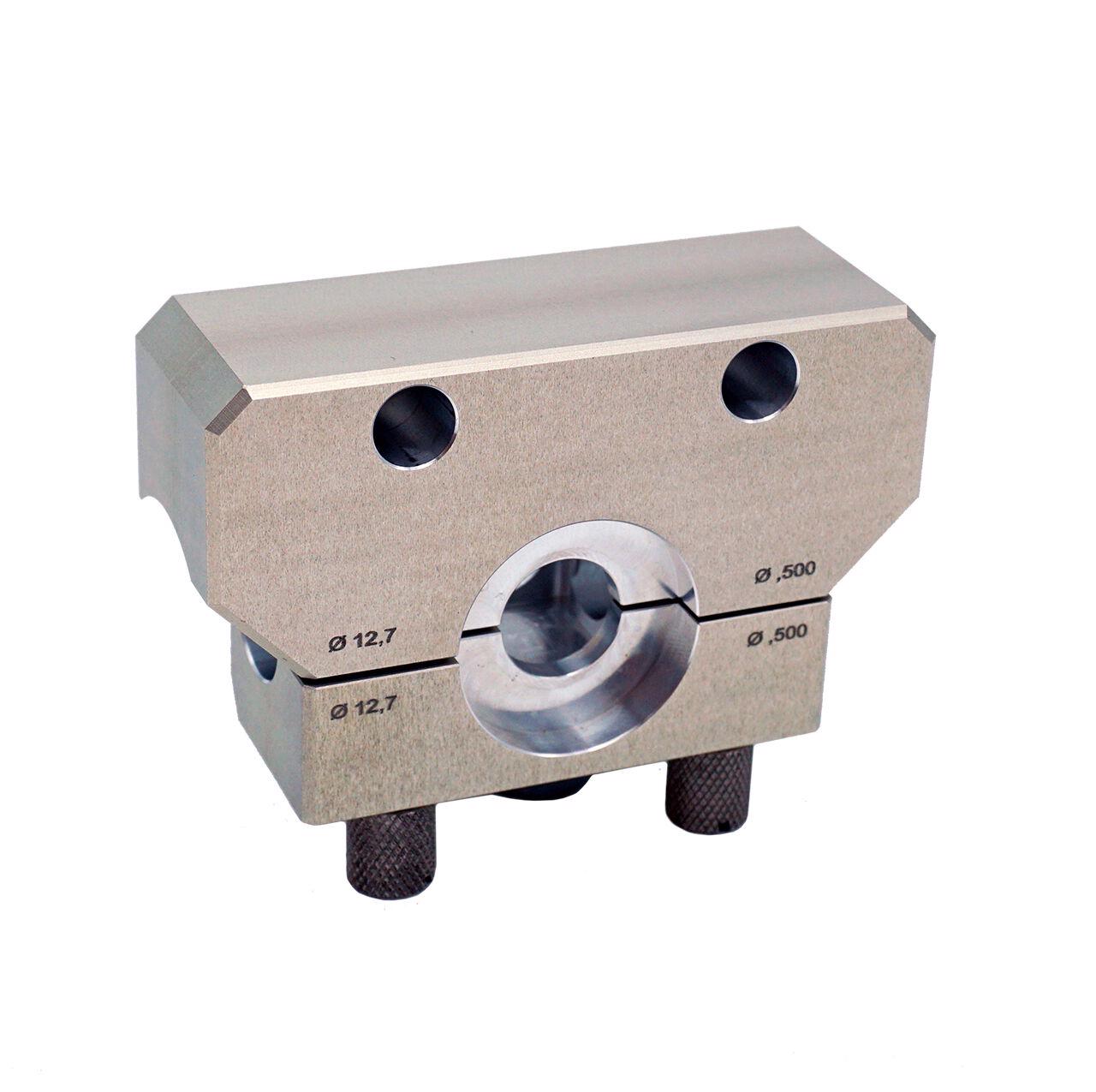

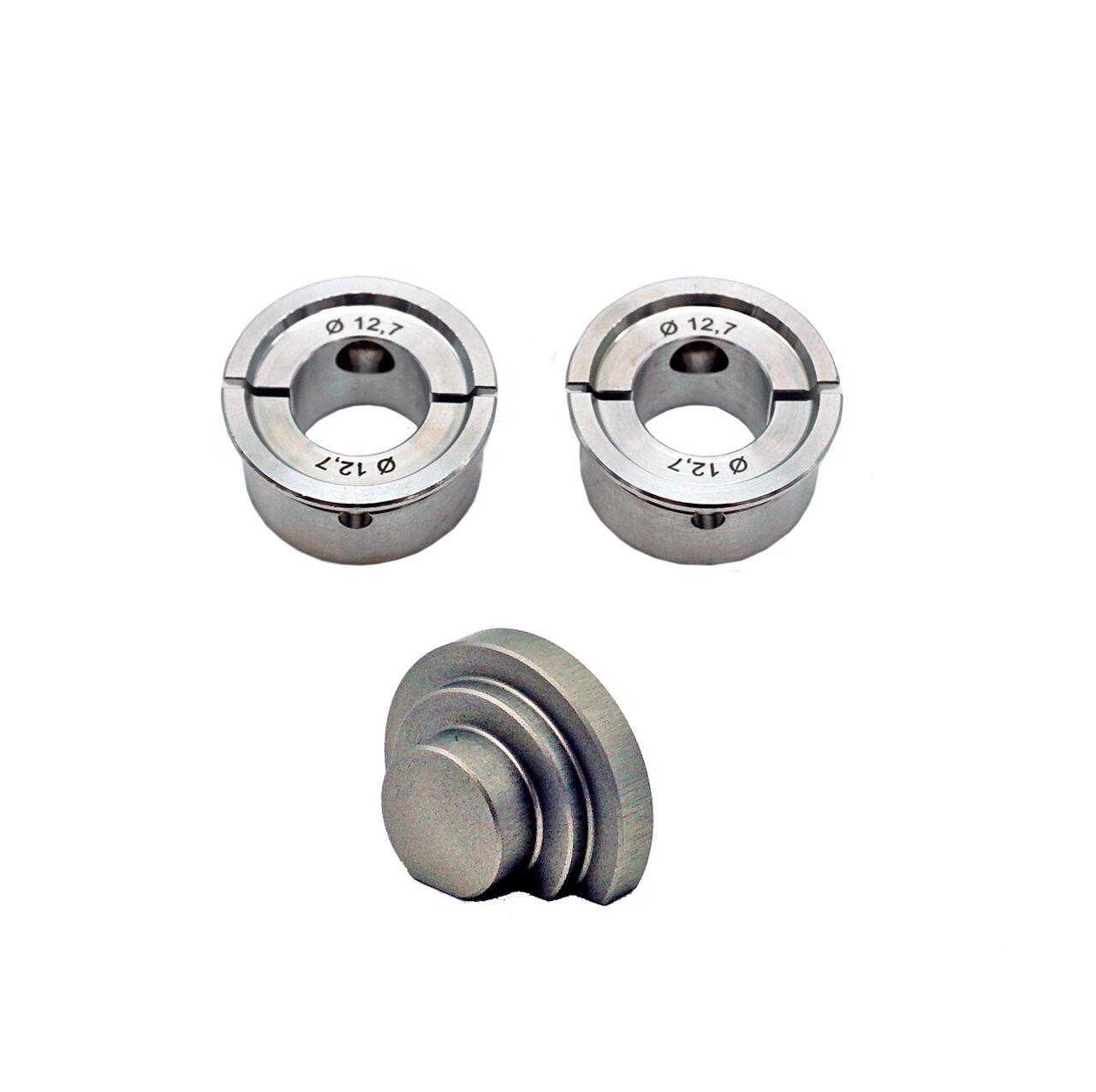

KLEŠTINY PRO UPÍNACÍBLEK OSK 13 S

(1 sada = 4 kleštiny) Včetně nastavovacího měřidla pro wolfram

Číslo položky:
1.3.4006+Ø

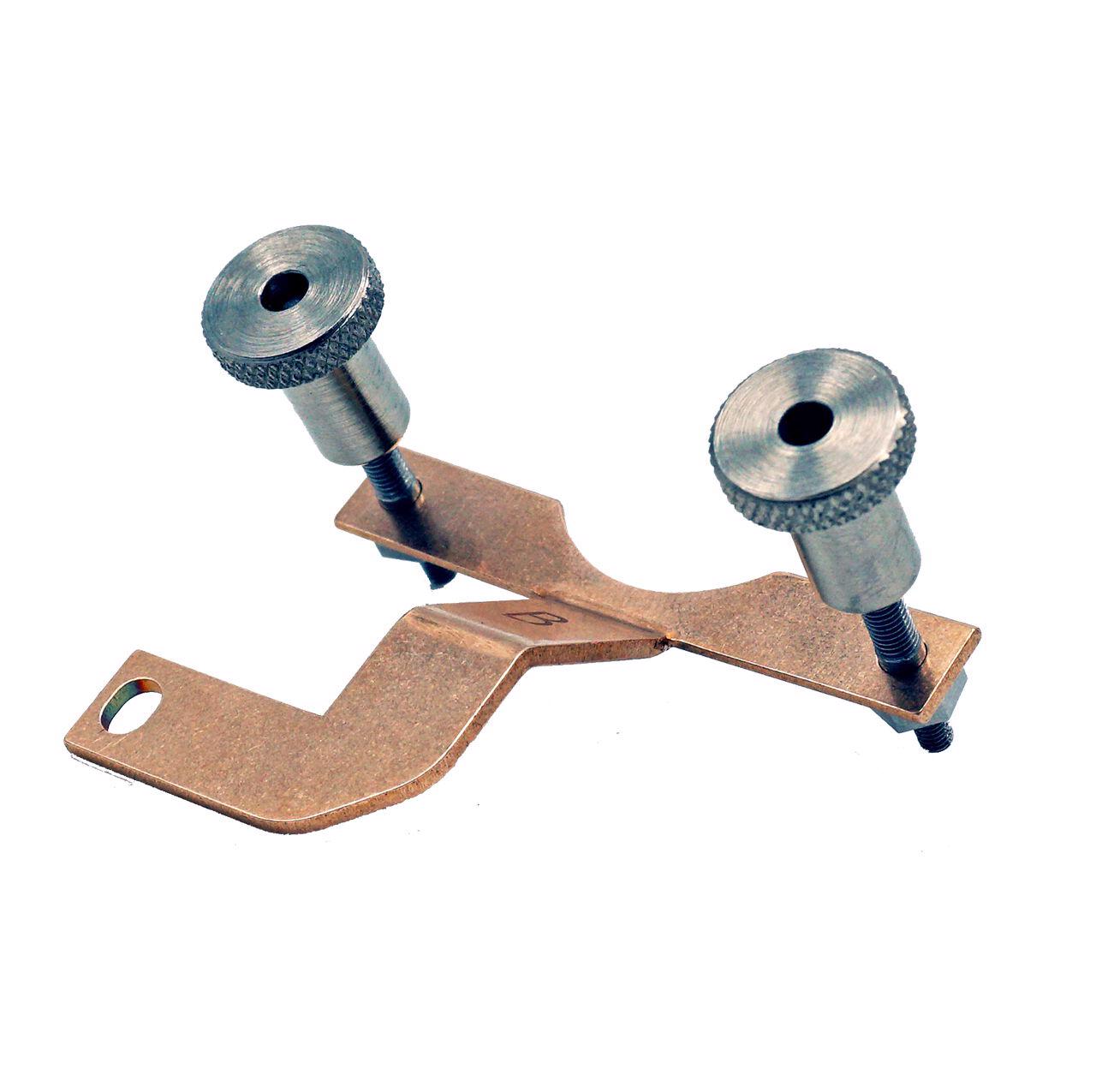

MONTÁŽNÍ SADA PRO UPÍNACÍ BLOK OSK 13

Potřebný upínací blok z trubky na trubku

Číslo položky:
1.3.4008+Ø

OSK CS PLYNEM CHLAZENÉ SVAŘOVACÍ HLAVY OSK 21 CS

Naše nová generace dvou plynem chlazených kompaktních svařovacích hlav, které byly technicky optimalizovány a přepracovány, pro menší nominální šířky as upínacími pákami. Hlavy byly navrženy i pro mimořádně stísněné prostorové podmínky s úzkou rukojetí.

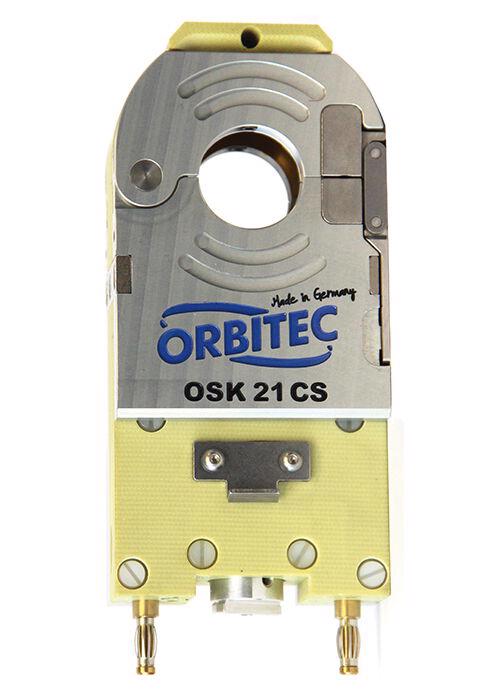

Typ svařovací hlavy: OSK 21 CS
Oblast použití: DA 3,17 – 21,3 mm
Palec: 0,125“ – 0,839“
Hmotnost: 0,8 kg

Číslo položky:
1,0,2820

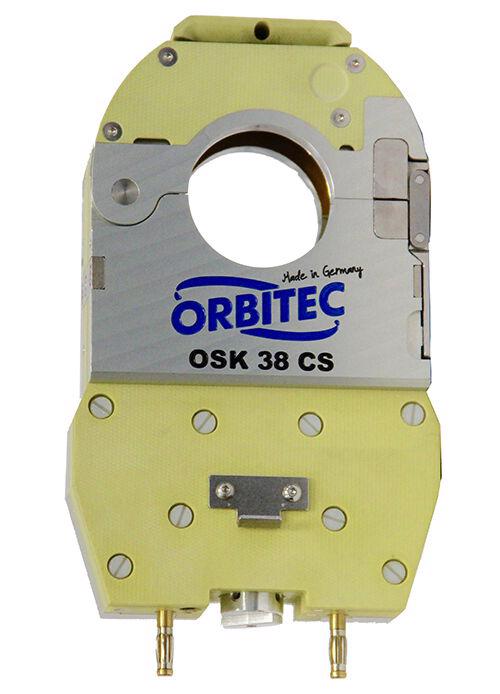

OSK CS PLYNEM CHLAZENÉ SVAŘOVACÍ HLAVY OSK 38 CS

Naše nová generace dvou plynem chlazených kompaktních svařovacích hlav, které byly technicky optimalizovány a přepracovány, pro menší nominální šířky as upínacími pákami. Hlavy byly navrženy i pro mimořádně stísněné prostorové podmínky s úzkou rukojetí.

Typ svařovací hlavy: OSK 38 CS
Oblast použití: DA 3,17 – 38,1 mm
Palec: 0,125 ″ – 1 500 ″
Hmotnost: 1,3 kg

Číslo položky:
1.0.2920

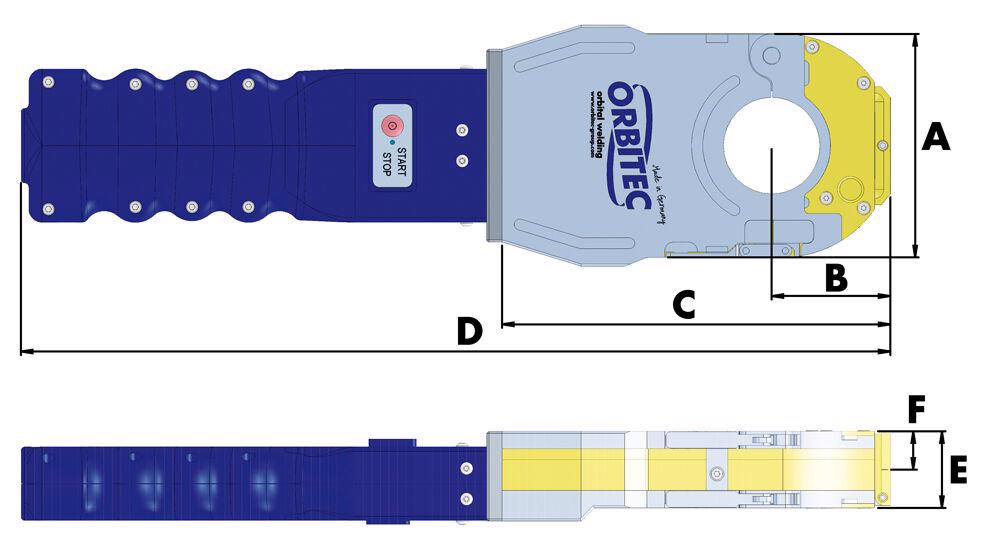

ROZMĚROVÝ LIST - UZAVŘENÉ SVAŘOVACÍ HLAVY OSK C a CS

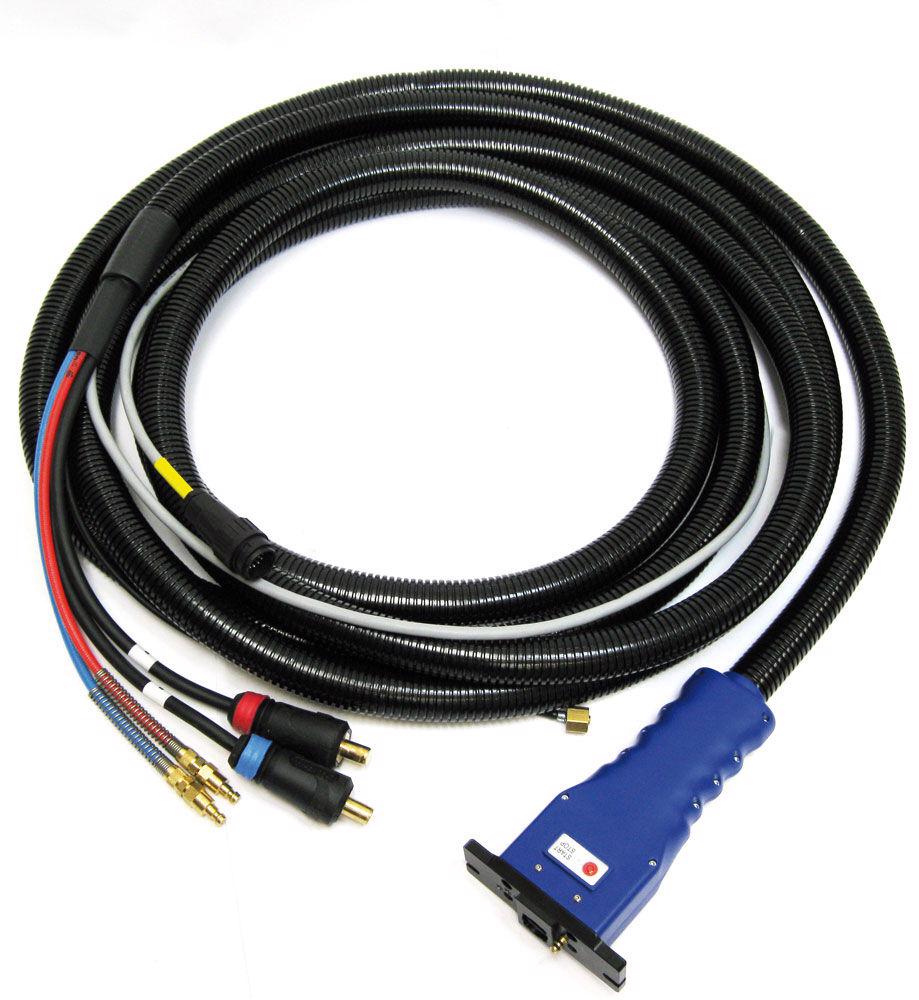

OSK C SESTAVA MADLA A KABELU, 8m

Sestava rukojeti a kabelu pro OSK C a CS, sestávající z rukojeti s ovládacím prvkem (tlačítko start/stop a stavový displej), rozhraní svařovací hlavy, jednotky motoru / převodovky a 8 m svazku hadic.

Číslo položky:
1.3.2003

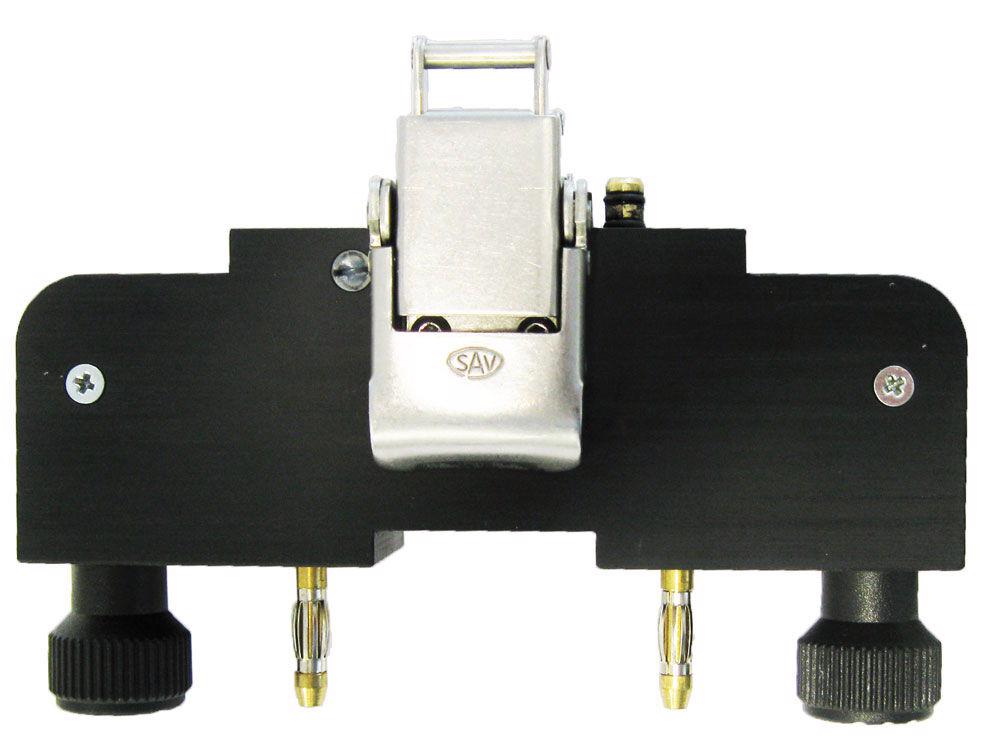

PŘÍRUBA ADAPTÉRU OSK G NEBO S NA C NEBO CS

Výhoda: Při použití této příruby můžete použít i svařovací hlavy OSK C a CS s rukojetí a kabelovou sestavou OSK G nebo S.

Číslo položky:
1.3.2011

OSEK S PLYNEM CHLAZENÉ SVAŘOVACÍ HLAVY

Naše nová generace TRI plynem chlazených svařovacích hlav, které byly technicky optimalizovány a přepracovány a mají rozsah velikosti trubice OD 6 – 114,3 mm / 0,250" – 4,500". Speciální konstrukční prvky a výběr materiálu umožňují vysokou tepelnou kapacitu i bez chlazení vodou. Hlavy jsou ještě užší a mají rychloupínací systém pro kleštiny.

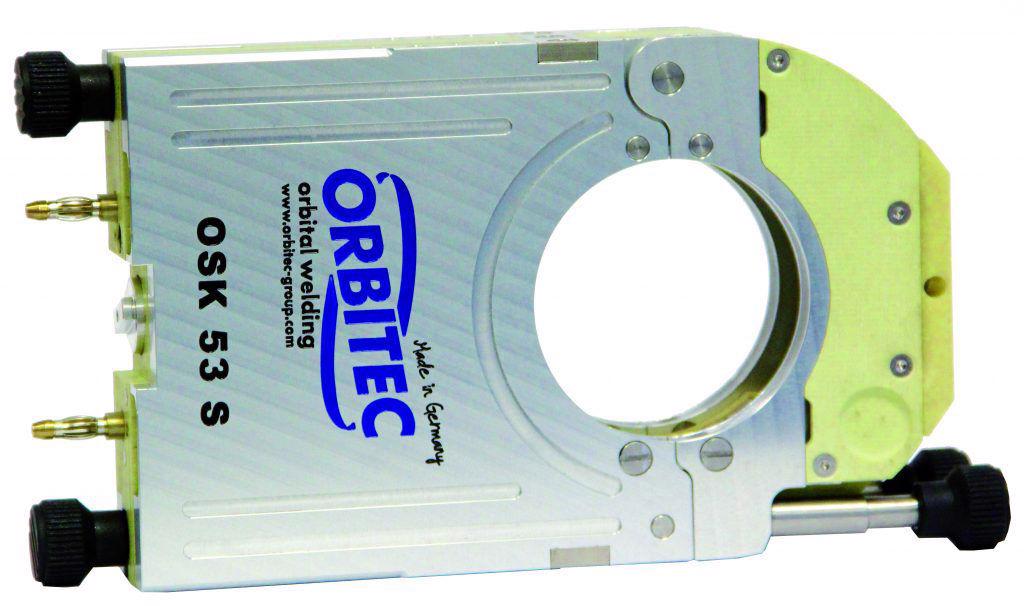

OSK 53 S

Typ svařovací hlavy: OSK 53 S
Velikost trubice Rozsah mm: OD 6 – 53 mm
palec: 0,250 ″ – 2 087 ″
Hmotnost: 2,1 kg

Číslo položky:
1.0.2520

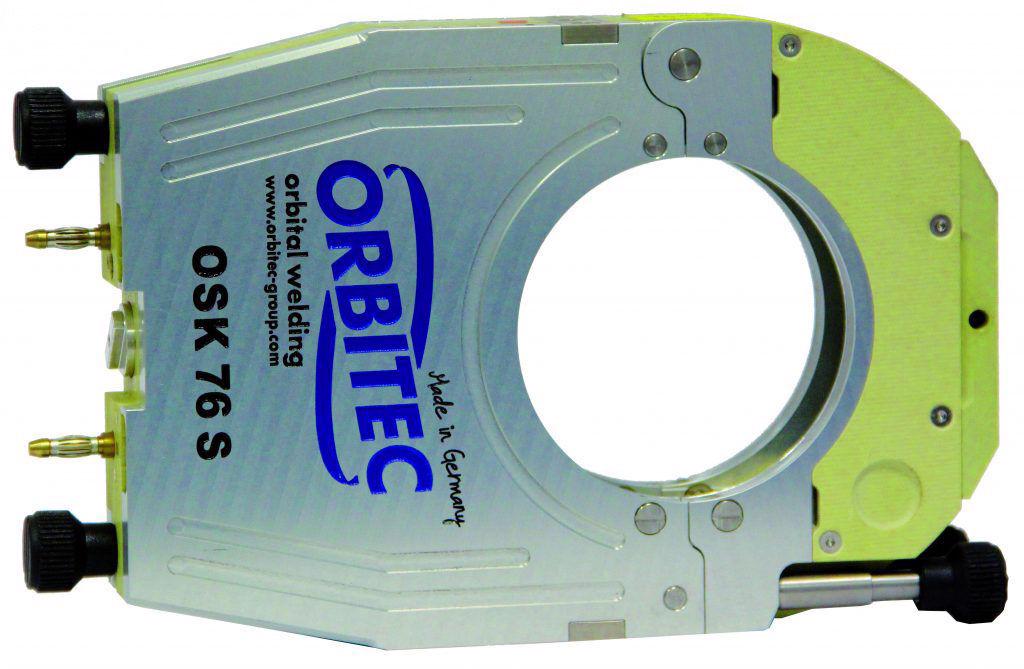

OSK 76 S

Typ svařovací hlavy: OSK 76 S
Velikost trubice Rozsah mm: OD 6 – 76,2 mm
palec: 0,250 ″ – 3 000 ″
Hmotnost: 2,6 kg

Číslo položky:
1.0.2620

OSK 115 S

Typ svařovací hlavy: OSK 115 S
Velikost trubice Rozsah mm: OD 9,53 – 114,3 mm
palec: 0,375 ″ – 4 500 ″
Hmotnost: 3,4 kg

Číslo položky:
1.1.2720

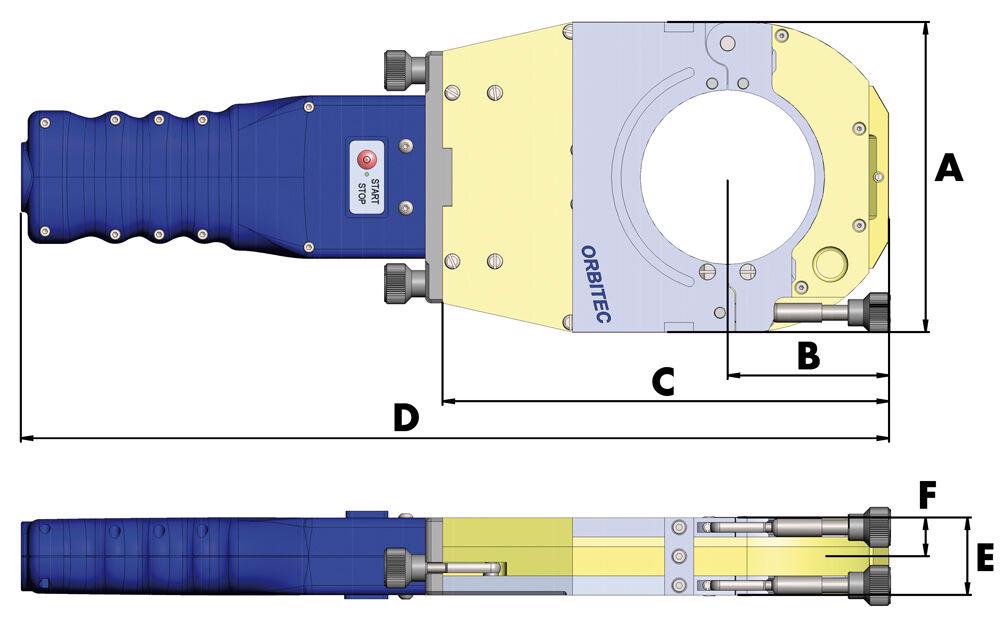

SROZMĚROVÝ LIST - UZAVŘENÉ SVÁARCE HLAVY OSK S

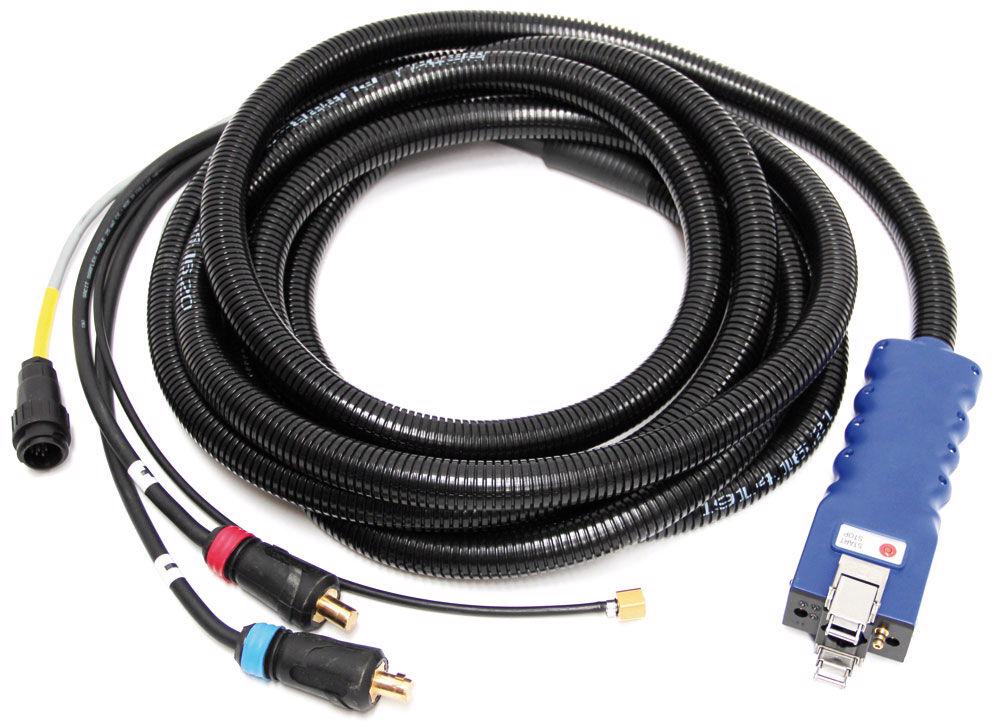

OSK S, SESTAVA MADLA A KABELU, 8m

Sestavy rukojeti a kabelu sestávající z rukojeti s ovládacím prvkem (tlačítko start/stop a stavový displej), rozhraní svařovací hlavy, jednotky motoru/převodovky a 8 m svazku hadic. Sestavy rukojeti a kabelů OSK G a S a svařovací hlavy jsou navzájem kompatibilní!

Číslo položky:
1.3.2057
