RBK 60 S

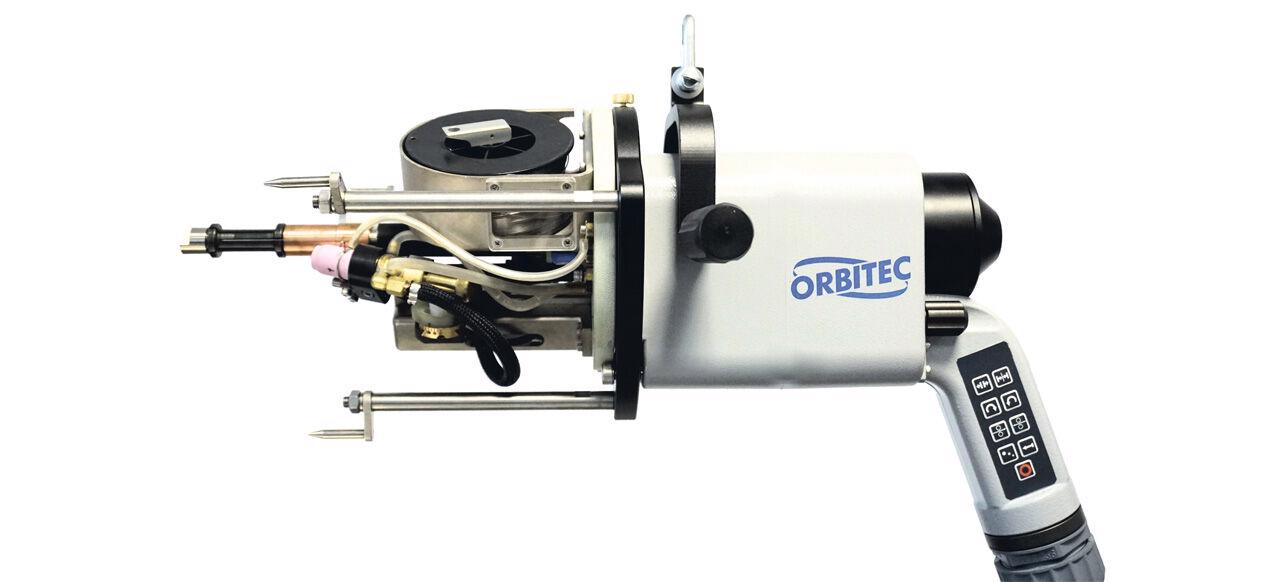

SVAŘOVACÍ HLAVA RBK 60 S
RBK 60 S je extrémně robustní vodou chlazená svařovací hlava pro standardní aplikaci výměníku tepla do ID 60 mm, upravena na ID 99 mm nebo 120 mm. Hlava je pneumaticky centrovaná a je k dispozici s rotačním drátovým zařízením a/nebo řízením napětí oblouku (AVC) jako volitelné příslušenství. Hlavu lze použít is pneumatickým polohovadlem namísto vyvažovače.

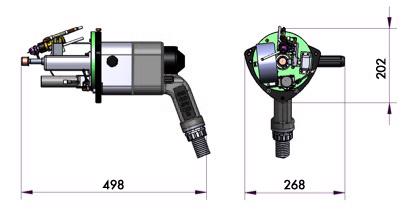

SVAŘOVACÍ HLAVA RBK 60 S s pneumatickým centrováním včetně 8 m hadicového svazku, vodou chlazené
Číslo položky
1.3.3702

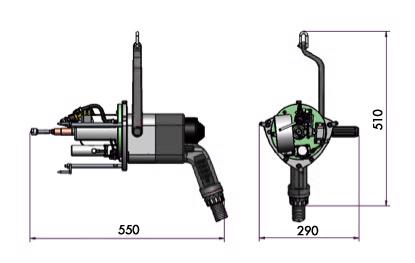

SVÁŘECÍ HLAVA RBK 60 S s pneumatickým centrováním a podavačem drátu včetně svazku hadic, 8 m, vodou chlazené
Číslo položky
1.3.3701
SVÁŘECÍ HLAVA RBK 60 S s pneumatickým centrováním, podavačem drátu a AVC včetně balení hadic, 8 m, chlazené vodou
Číslo položky
1.3.3700
Technické údaje
| Rozsah velikostí trubek mm |palec | ID 9,5 – 60,5 mm | 0,374" – 2,381" (volitelně až 99,10 mm | 3,901" nebo 120 mm | 4,724") |
| Max | 200A |
| Drátový motor | 24 V DC |
| Rychlost rotace | Max. 5 ot./min |
| Cívka drátu | 1 kg, D100 |
| Průměr drátu | 0,8 - 1,2 mm |
| Hmotnost bez posuvu drátu | 8 kg |
| Hmotnost s posuvem drátu | 10,5 kg |
| Hmotnost s posuvem drátu/AVC | 11 kg |
Balení obsahuje:
- Svařovací hlava
- Malý hořák včetně spotřebního materiálu pro hořák a wolframové elektrody Ø 2,4 mm
- Vodou chlazený hadicový balík, 8 m
- Zatáhněte tyč B
- Transportní kufřík
- S pneumatickým centrováním
S pneumatickým polohovadlem

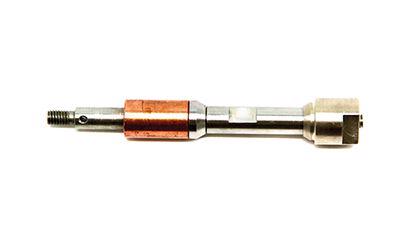

SADA TAHADEL A
Rozsah velikosti trubice 9,5 mm – 19,5 mm
(0,374" – 0,768")
Číslo položky
1.3.3065

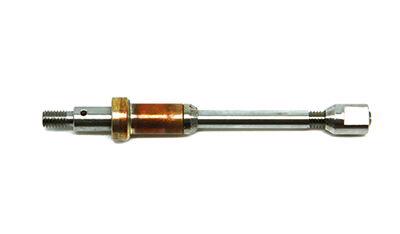

SADA TAHADEL B
Rozsah velikosti trubice 19,5 mm – 99,1 mm
(0,768" – 3,902")
Číslo položky
1.3.3069

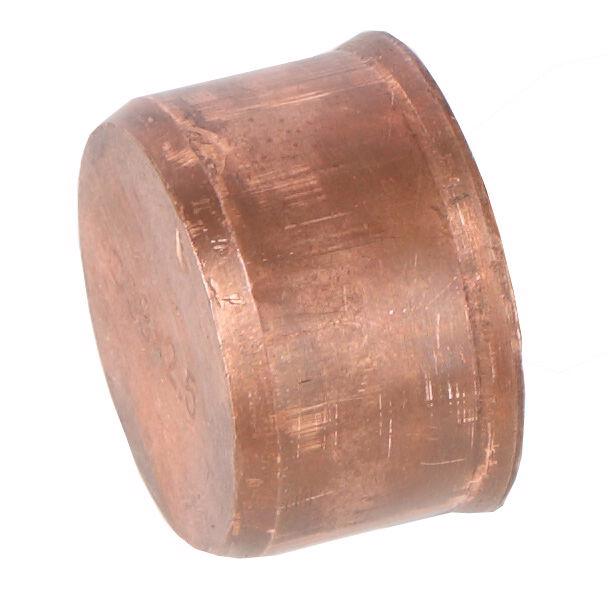

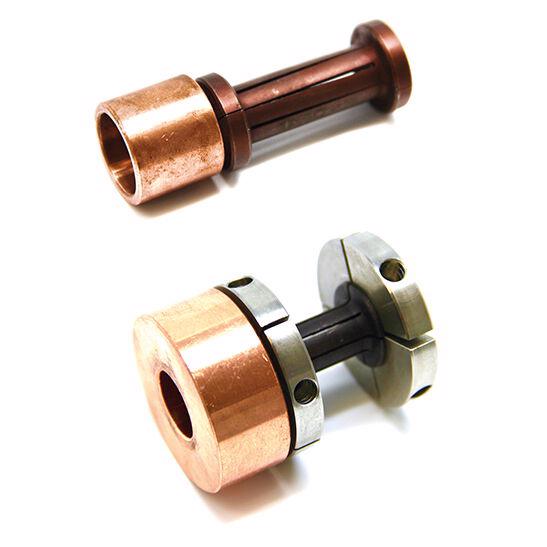

PRUŽINOVÁ OBJÍMKA PRO RBK 60 S
Do vnitřního průměru 30 mm jsou objímky pružin vyrobeny z oceli; v případě větších průměrů jsou součástí balení i čtyři nerezové
čelisti.
Číslo položky
Viz tabulka níže
ID rozsahu velikosti trubice
| mm | palec | číslo položky |
|---|---|---|
| 9,5 – 10,5 | 0,374 – 0,413 | 1.3.370595 |
| 10,5 – 11,5 | 0,413 – 0,453 | 1.3.3705105 |
| 11,5 – 12,5 | 0,492 – 0,531 | 1.3.3705115 |
| 12,5 – 13,5 | 0,634 – 0,673 | 1.3.3705125 |
| 13,5 – 14,5 | 0,571 – 0,610 | 1.3.3705135 |
| 14,5 – 15,5 | 0,634 – 0,673 | 1.3.3705145 |
| 15,5 – 16,5 | 0,610 – 0,650 | 1.3.3705165 |
| 16,1 – 17,1 | 0,634 – 0,673 | 1.3.3705161 |
| 17,2 – 18,2 | 0,677 – 0,717 | 1.3.3705172 |
| 18,5 – 19,5 | 0,728 – 0,768 | 1.3.3705185 |
| 19,5 – 20,5 | 0,768 – 0,807 | 1.3.3705195 |
| 20,5 – 21,5 | 0,807 – 0,846 | 1.3.3705205 |
| 21,7 – 22,7 | 0,854 – 0,894 | 1.3.3705217 |
| 22,4 – 23,4 | 0,882 – 0,921 | 1.3.3705224 |
| 22,7 – 23,7 | 0,894 – 0,933 | 1.3.3705227 |
| 23,5 – 24,5 | 0,925 – 0,965 | 1.3.3705235 |
| 24,5 – 25,5 | 0,965 – 1,004 | 1.3.3705245 |
| 25,5 – 26,5 | 1,004 – 1,043 | 1.3.3705255 |
| 26,5 – 27,5 | 1,043 – 1,083 | 1.3.3705265 |
| 27,0 – 28,0 | 1,063 – 1,102 | 1.3.370527 |
| 27,5 – 28,5 | 1,083 – 1,122 | 1.3.3705275 |
| 28,3 – 29,3 | 1,114 – 1,153 | 1.3.3705283 |
| 28,5 – 29,5 | 1,122 – 1,161 | 1.3.3705285 |
| 29,0 – 30,0 | 1,142 – 1,181 | 1.3.370529 |
| 29,5 – 30,5 | 1,161 – 1,201 | 1.3.3705295 |
| 30,5 – 31,5 | 1,201 – 1,240 | 1.3.3705305 |
| 31,5 – 32,5 | 1,240 – 1,280 | 1.3.3705315 |
| 32,5 – 33,5 | 1,280 – 1,319 | 1.3.3705325 |
| 33,5 – 34,5 | 1,319 – 1,358 | 1.3.3705335 |
| 34,3 – 35,3 | 1,358 – 1,390 | 1.3.3705343 |
| 34,5 – 35,5 | 1,358 – 1,398 | 1.3.3705345 |
| 35,5 – 36,5 | 1,398 – 1,437 | 1.3.3705355 |
| 36,5 – 37,5 | 1,437 – 1,476 | 1.3.3705365 |
| 37,5 – 38,5 | 1,476 – 1,516 | 1.3.3705375 |
| 38,5 – 39,5 | 1,516 – 1,555 | 1.3.3705385 |
| 39,5 – 40,5 | 1,555 – 1,594 | 1.3.3705395 |
| 40,5 – 41,5 | 1,594 – 1,634 | 1.3.3705405 |
| 41,5 – 42,5 | 1,634 – 1,673 | 1.3.3705415 |
| 42,5 – 43,5 | 1,673 – 1,713 | 1.3.3705425 |
| 43,5 – 44,5 | 1,713 – 1,752 | 1.3.3705435 |
| 44,5 – 45,5 | 1,752 – 1,791 | 1.3.3705445 |
| 45,5 – 46,5 | 1,791 – 1,831 | 1.3.3705455 |
| 46,5 – 47,5 | 1,831 – 1,870 | 1.3.3705465 |
| 47,0 – 48,0 | 1,850 – 1,890 | 1.3.370547 |
| 47,5 – 48,5 | 1,870 – 1,909 | 1.3.3705475 |
| 48,0 – 49,0 | 1,890 – 1,929 | 1.3.370548 |
| 49,5 – 50,5 | 1,949 – 1,988 | 1.3.3705495 |
| 50,5 – 51,5 | 1,988 – 2,028 | 1.3.3705505 |
| 51,5 – 52,5 | 2,028 – 2,067 | 1.3.3705515 |
| 52,5 – 53,5 | 2,067 – 2,106 | 1.3.3705525 |
| 53,5 – 54,5 | 2,106 – 2,146 | 1.3.3705535 |
| 54,5 – 55,5 | 2,156 – 2,185 | 1.3.3705545 |
| 55,5 – 56,5 | 2,185 – 2,224 | 1.3.3705555 |
| 56,0 – 57,0 | 2,205 – 2,244 | 1.3.370556 |
| 56,5 – 57,5 | 2,224 – 2,264 | 1.3.3705565 |
| 57,0 – 58,0 | 2,244 – 2,283 | 1.3.370557 |
| 57,5 – 58,5 | 2,264 – 2,303 | 1.3.3705575 |
| 58,5 – 59,5 | 2,303 – 2,343 | 1.3.3705585 |
| 59,5 – 60,5 | 2,343 – 2,382 | 1.3.3705595 |
| 60,6 – 61,6 | 2,386 – 2,425 | 1.3.3705606 |
| 61,5 – 62,5 | 2,421 – 2,461 | 1.3.3705615 |
| 62,5 – 63,5 | 2,461 – 2,500 | 1.3.3705625 |
| 63,5 – 64,5 | 2,500 – 2,539 | 1.3.3705635 |
| 64,5 – 65,5 | 2,539 – 2,579 | 1.3.3705645 |
| 65,5 – 66,5 | 2,579 – 2,618 | 1.3.3705655 |
| 66,5 – 67,5 | 2,618 – 2,657 | 1.3.3705665 |
| 67,5 – 68,5 | 2,657 – 2,697 | 1.3.3705675 |
| 68,5 – 69,5 | 2,697 – 2,736 | 1.3.3705685 |
| 69,5 – 70,5 | 2,736 – 2,776 | 1.3.3705695 |
| 70,5 – 71,5 | 2,776 – 2,815 | 1.3.3705705 |
| 71,5 – 72,5 | 2,815 – 2,854 | 1.3.3705715 |
| 72,7 – 73,7 | 2,862 – 2,902 | 1.3.3705725 |
| 73,5 – 74,5 | 2,894 – 2,933 | 1.3.3705735 |
| 74,5 – 75,5 | 2,933 – 2,972 | 1.3.3705745 |
| 75,5 – 76,5 | 2,972 – 3,002 | 1.3.3705755 |
| 76,5 – 77,5 | 3,012 – 3,051 | 1.3.3705765 |
| 77,5 – 78,5 | 3,051 – 3,091 | 1.3.3705775 |
| 78,5 – 79,5 | 3,091 – 3,130 | 1.3.3705785 |
| 79,5 – 80,5 | 3,130–3,169 | 1.3.3705795 |
| 80,5 – 81,5 | 3,169 – 3,209 | 1.3.3705805 |
| 81,5 – 82,5 | 3,209 – 3,248 | 1.3.3705815 |
| 82,0 – 83,0 | 3,228 – 3,268 | 1.3.370582 |
| 82,5 – 83,5 | 3,248 – 3,287 | 1.3.3705825 |
| 84,5 – 85,5 | 3,327 – 3,366 | 1.3.3705845 |
| 98,1 – 99,1 | 3,862 – 3,902 | 1.3.3705981 |

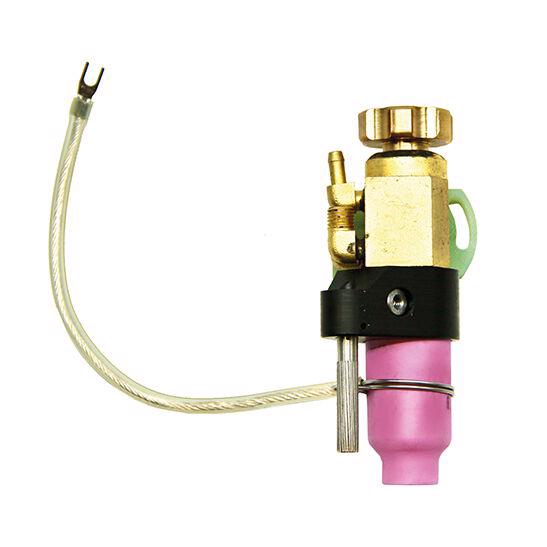

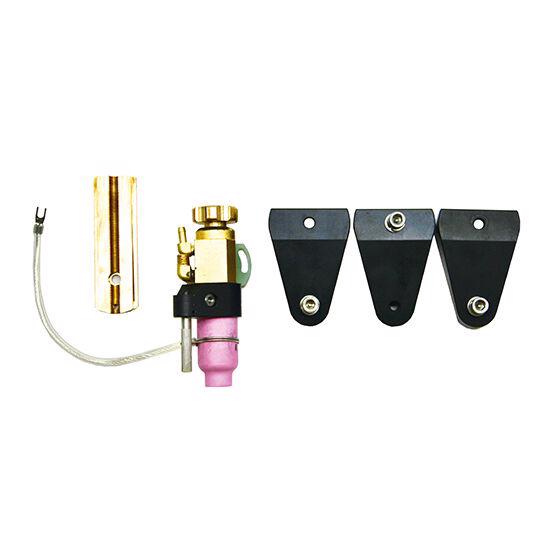

VELKÁ HOŘÁK PRO RBK 60 S - PRO ELEKTRODY 3,2 MM
Číslo položky
1.3.3708

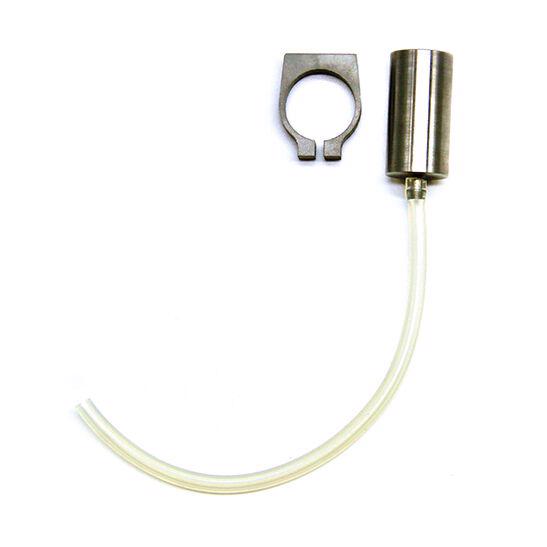

PRODLUŽOVACÍ SOUPRAVA PRO RBK 60 S
Číslo položky
1.3.3707
SADA TITÁNOVÝCH DYZ PRO RBK 60 S
Číslo položky
1.3.3052

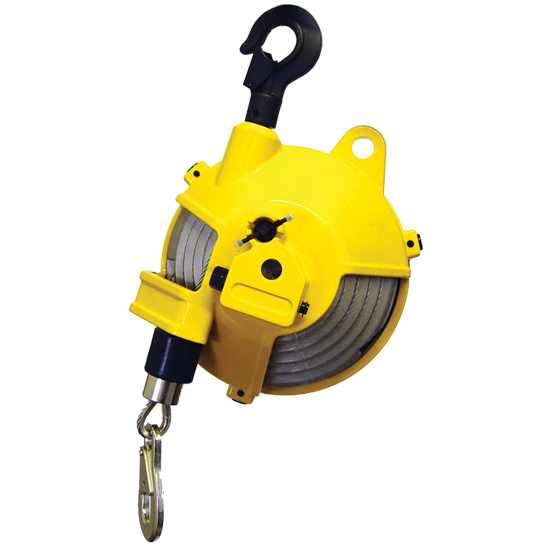

VYVAŽOVAČ PRO RBK
(4,5 – 9 kg)
Číslo položky
1.2.3617
(9-15 kg)
Číslo položky
1.2.3614
(15-22 kg)
Číslo položky
1.1.3615

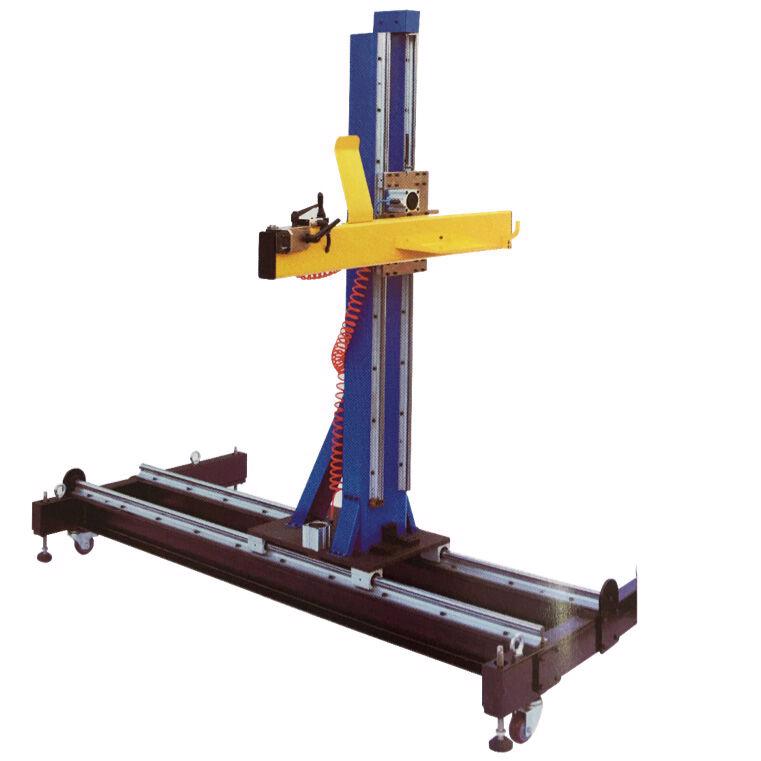

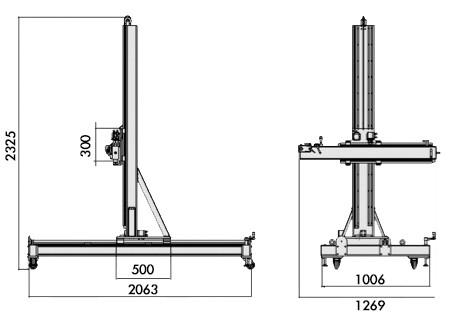

POLOHOVAČ TUBE-TO-TUBESHEET (pneumatický)
Pomocí polohovadla z trubky na trubkovnici lze RBK 60 S jednoduše polohovat bez vyvažovače a vycentrovat pneumaticky pomocí páky na polohovadle. Hlava je zarovnána s odpovídajícím středovým kroužkem na trubkovnici. Polohovač stojí na kolečkách a je upevněn před trubkovnicí pomocí šroubového nastavení.
Číslo položky
1.3.3001
STŘEDOVÉ KROUŽKY PRO POLOHOVADLO RBK 60 S
Číslo položky
na poptávku
