Série EVO

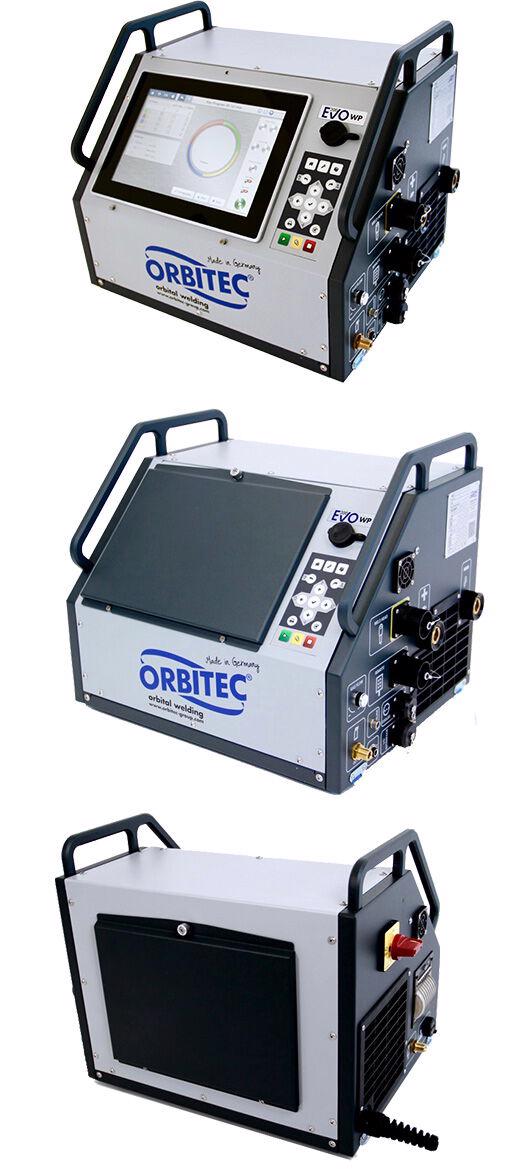

EVO 200 WP

Ovladače orbitálního svařování EVO 200 WP

Série EVO Industry 4.0 je novinkou na trhu. Několik systémů, zpočátku kompaktních jako 200A Autorange a nyní i modulárních ve spojení s měniči Tetrix.

Systémy jsou malé, lehké a praktické a nabízejí barevný displej s vysokým rozlišením, vícejazyčné intuitivní navádění uživatele díky barevnému dotykovému rozhraní nebo alternativní ovládání pomocí membránové klávesnice, stabilní operační systém (bez ztráty dat při výpadcích napájení a rychle připravený pro opětovné použití), plný přístup přes tablet se skenerem QR-kódů, přenos dat přes USB, LAN a WLAN, program pro analýzu poruch, podpora výrobce prostřednictvím vzdálené údržby, volitelná montážní chladící jednotka a mnoho dalších funkcí.

V závislosti na modelu jsou systémy vybaveny různými funkcemi. Jednotlivé funkce lze přidat za příplatek.

EVO 200 WP má například standardně analogovou funkci Turbo Purge. Když je aktivována funkce Turbo Purge, před a po svařovacím procesu se kazetová svařovací hlava propláchne zvýšeným množstvím plynu (nastavení pomocí analogového knoflíku na ovladači a digitálním displeji). Krátce před procesem svařování se množství plynu sníží na množství potřebné pro hlavu kazetového svaru. Tím se podstatně zkrátí proces svařování a dosáhnou lepších výsledků svařování přesnou kontrolou množství plynu.

V případě volitelné digitální funkce Turbo Purge dostupné pro sérii EVO WP je průtok plynu nepřetržitě měřen a regulován regulátorem průtoku plynu. Množství plynu se nastavuje digitálně na displeji a ukládá do programu pro budoucí svařovací procesy.

S volitelně dostupným plynovým ovladačem Box lze funkci Turbo Purge použít is EVO Modular WP.

Během období vysoké produktivity může být kazetová svařovací hlava zachována aktivací funkce permanentního plynu, aby se prodloužila životnost wolframových elektrod.

Technické údaje

Typ proudu: DC
Síťové napětí: AC 1 x 230 V +/- 15% // AC 1 x 115 V +/- 15%
Síťová frekvence: 50 / 60 Hz
Max. primární rezervní výkon: 6 kVA
Odpor. výkon generátoru: 9 kVA
Rozsah ovládání: 5 – 200 A
Svařovací proud: 25% ED TIG 200A // 60% ED TIG 150A // 100% ED TIG 120A
Hmotnost: 16,8 kg
Rozměry (D x Š x V): 500x340x360mm

Balení obsahuje

Orbitální svařovací systémy
Ochrana displeje při přepravě
Kalibrační certifikát
USB klíč

Přehled

Vlastnosti	EVO 200 LITE	EVO 200 WP	EVO MODULAR LITE	EVO MODULAR WP
10,1“ barevný dotykový displej s vysokým rozlišením	✓	✓	✓	✓
Robustní přepravní ochrana displeje	✓	✓	✓	✓
Samostatný ovládací panel pro alternativní provoz	✓	✓	✓	✓
Extrémně jednoduché, intuitivní vedení uživatele s automatickým programováním	✓	✓	✓	✓
Vícejazyčné uživatelské rozhraní s podporou grafiky	✓	✓	✓	✓
Metrické a imperiální jednotky	✓	✓	✓	✓
Je možné aktivovat režim orbitálního přichycení	-	✓	-	✓
Integrovaná drátová karta	-	✓	-	✓
Analogové Turbo Purge	-	✓	-	✓
Trvalá funkce plynu	✓	✓	✓	✓
Monitorování parametrů svařování v reálném čase	✓	✓	✓	✓
Nepřetržité sledování všech parametrů, jako je rychlost svařování, napětí oblouku, svařovací proud, čas svařování, úhlové stupně, plyn, voda, zbytkový kyslík, tlak	✓	✓	✓	✓
Funkce zastavení rotoru pro zvýšenou bezpečnost	✓	✓	✓	✓
4 GB flash paměť pro programy a dokumentaci	✓	✓	✓	✓
Integrovaná termotiskárna (papír s dlouhou životností) s vícejazyčným tiskem aktuálních/cílových parametrů	-	✓	-	✓
Přenos dat přes USB	✓	✓	✓	✓
Přenos dat přes LAN/WLAN	-	✓	-	✓
Integrované menu nápovědy v zařízení	✓	✓	✓	✓
Program pro analýzu poruch	✓	✓	✓	✓
Dálková údržba	✓	✓	✓	✓

Volitelné

Volitelné	EVO 200 LITE	EVO 200 WP	EVO MODULAR LITE	EVO MODULAR WP
Externí PC software, is offline editací a programováním, přenosem dat, externí kontrolou kvality atp.	-	✓	-	✓
Skener QR kódů vč. software a generátor QR kódů pro PC k přihlášení uživatele a přístup ke svařovacím programům	-	✓	-	✓
Možnost připojení konkurenčních svařovacích hlav	-	✓	-	✓
Digital Turbo Purge	-	✓	-	-
AVC karta pro stejnosměrné motory (otočení)	✓	✓	✓	✓
AVC karta pro stejnosměrné motory (RBK S)	✓	✓	✓	✓
Drátová karta	✓	▲ STANDARDNÍ VYBAVENÍ EVO 200 WP	✓	▲ STANDARDNÍ VYBAVENÍ EVO 200 WP
Chladící jednotka, kterou lze namontovat jako volitelné příslušenství	✓	✓	✓	✓

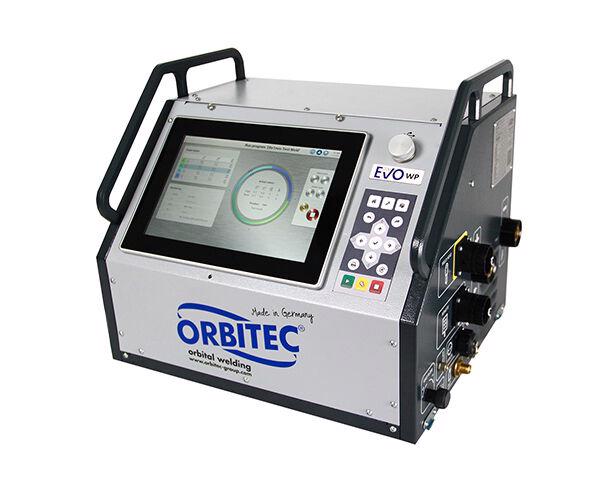

ORBITÁLNÍ SVAŘÍCÍ ZDROJ EVO 200 WP (Autorange)

Číslo položky:
1.3.7000

ORBITÁLNÍ SVAŘÍCÍ ZDROJ EVO 200 LITE (Autorange)

Číslo položky:
1.3.7001

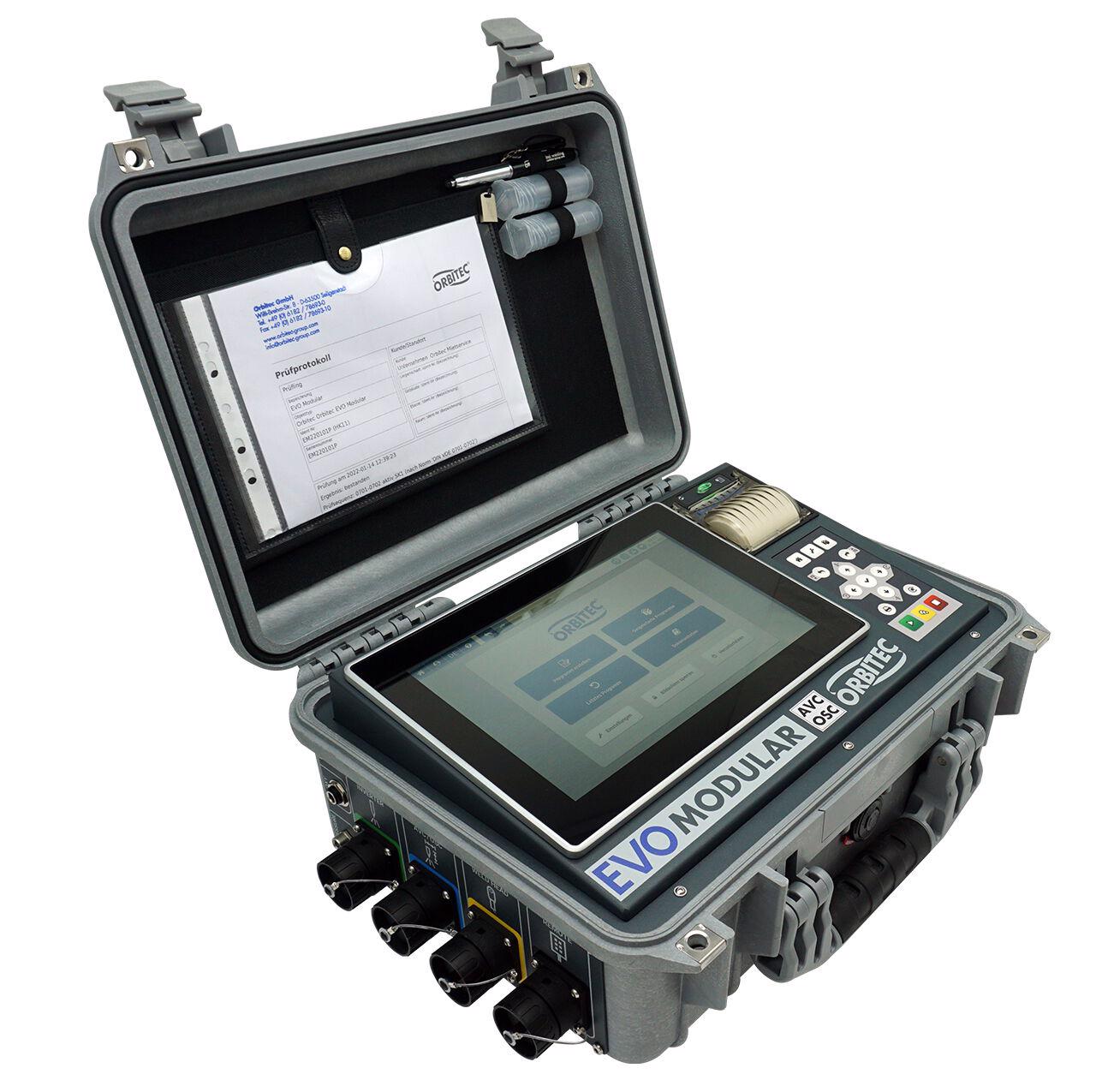

EVO MODULÁRNÍ ORBITÁLNÍ SVAŘOVACÍ ZDROJ WP (Autorange)

Připojení k TETRIX 200 nebo TETRIX 351.

Kompaktní a lehký s vnějšími rozměry.
(D x Š x V) 405 x 325 x 170 mm a hmotností pouhých 9,7 kg.

Volitelné :
Jednotka vodního chlazení COOL 50 nebo EVO COOL.

Číslo položky:
1.3.7101

EVO MODULÁRNÍ LITE ORBITÁLNÍ SVAŘÍCÍ ZDROJ (Autorange)

Připojení k TETRIX 200 nebo TETRIX 351.

Kompaktní a lehký s vnějšími rozměry.
(D x Š x V) 405 x 325 x 170 mm a hmotností pouhých 9,7 kg.

Volitelné:
Jednotka vodního chlazení COOL 50 nebo EVO COOL.

Číslo položky:
1.3.7100

12_QR Code Scanner-8a685618.jpg

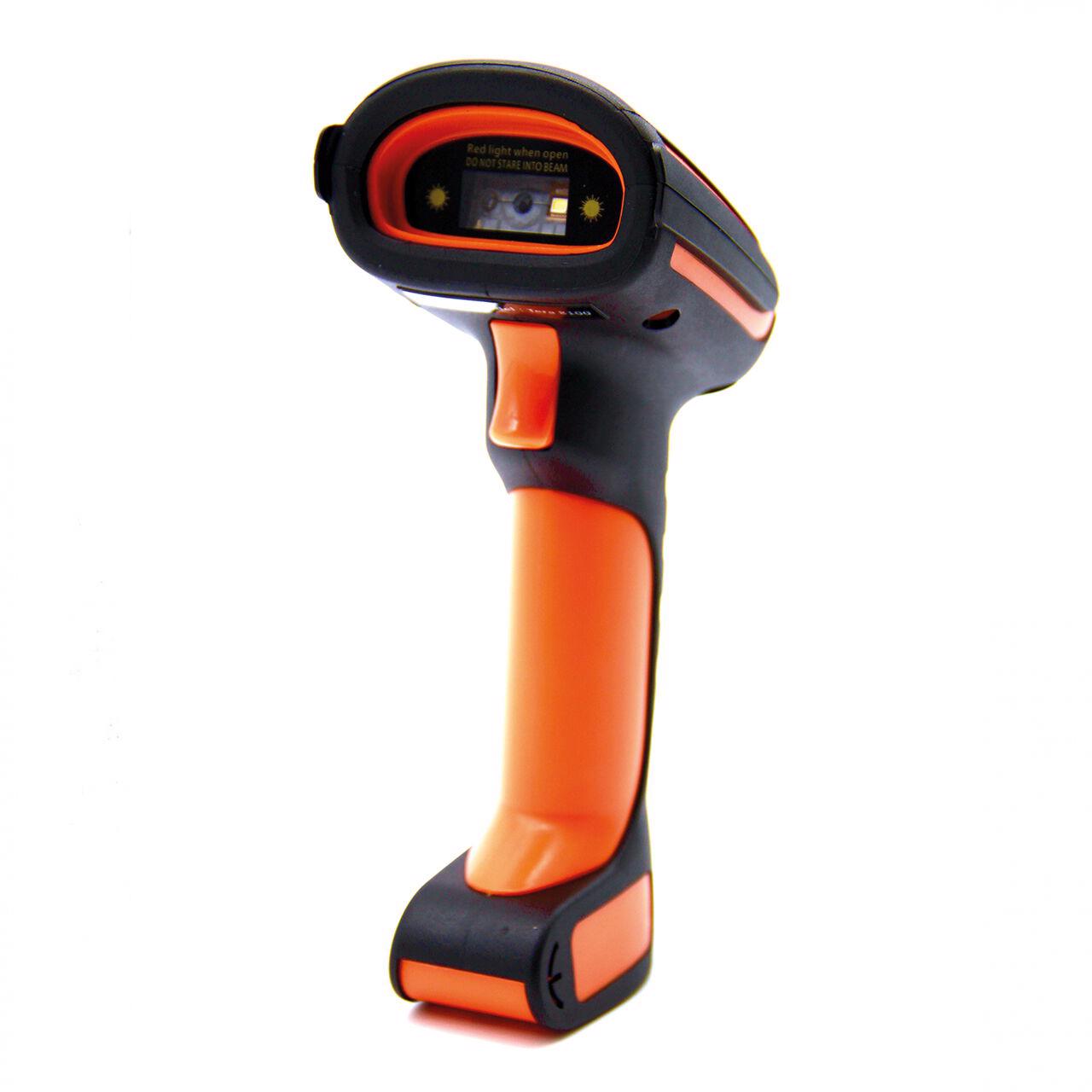

SKENER QR KÓDŮ

Číslo položky:
1.3.7009

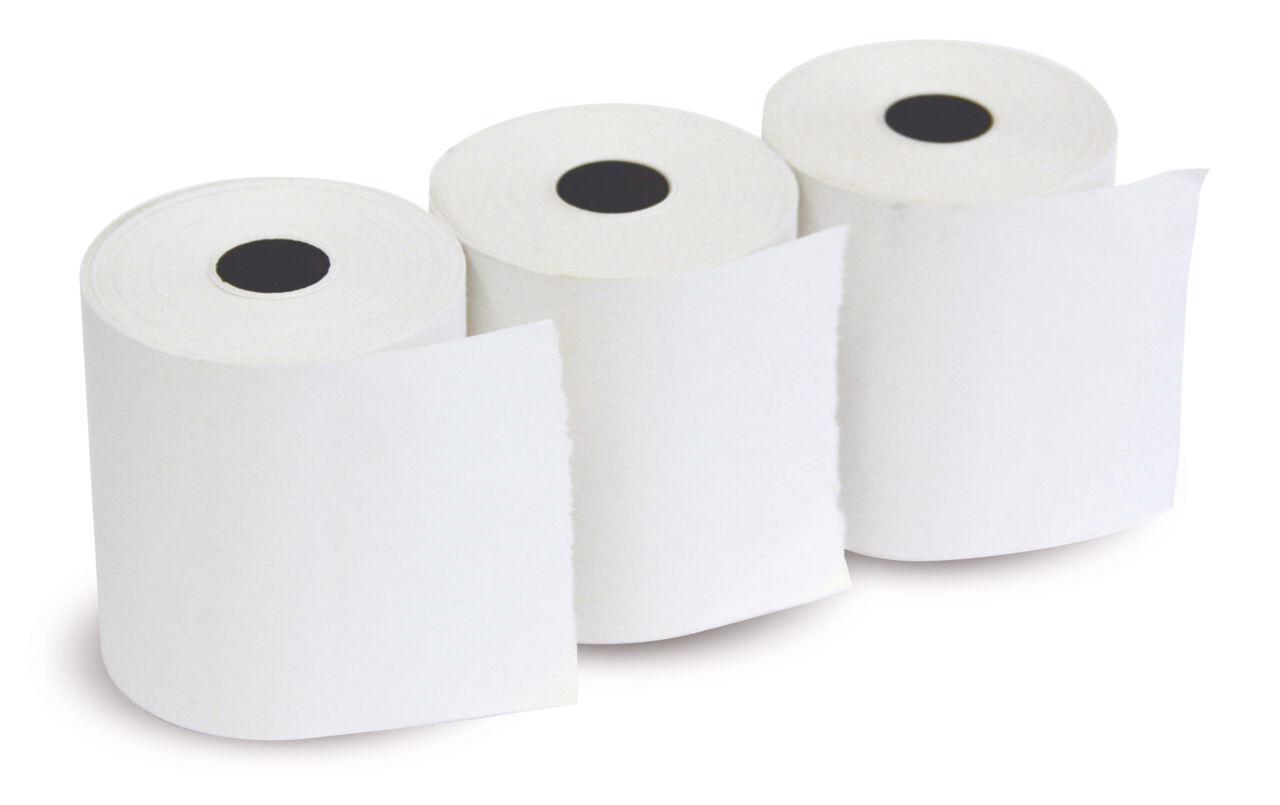

NÁHRADNÍ ROLKA PAPÍRU PRO ZDROJE EVO

Papírové kotouče pro integrovanou tiskárnu, balení po třech (trvanlivost: 10 let).

Číslo položky:
1.3.0035

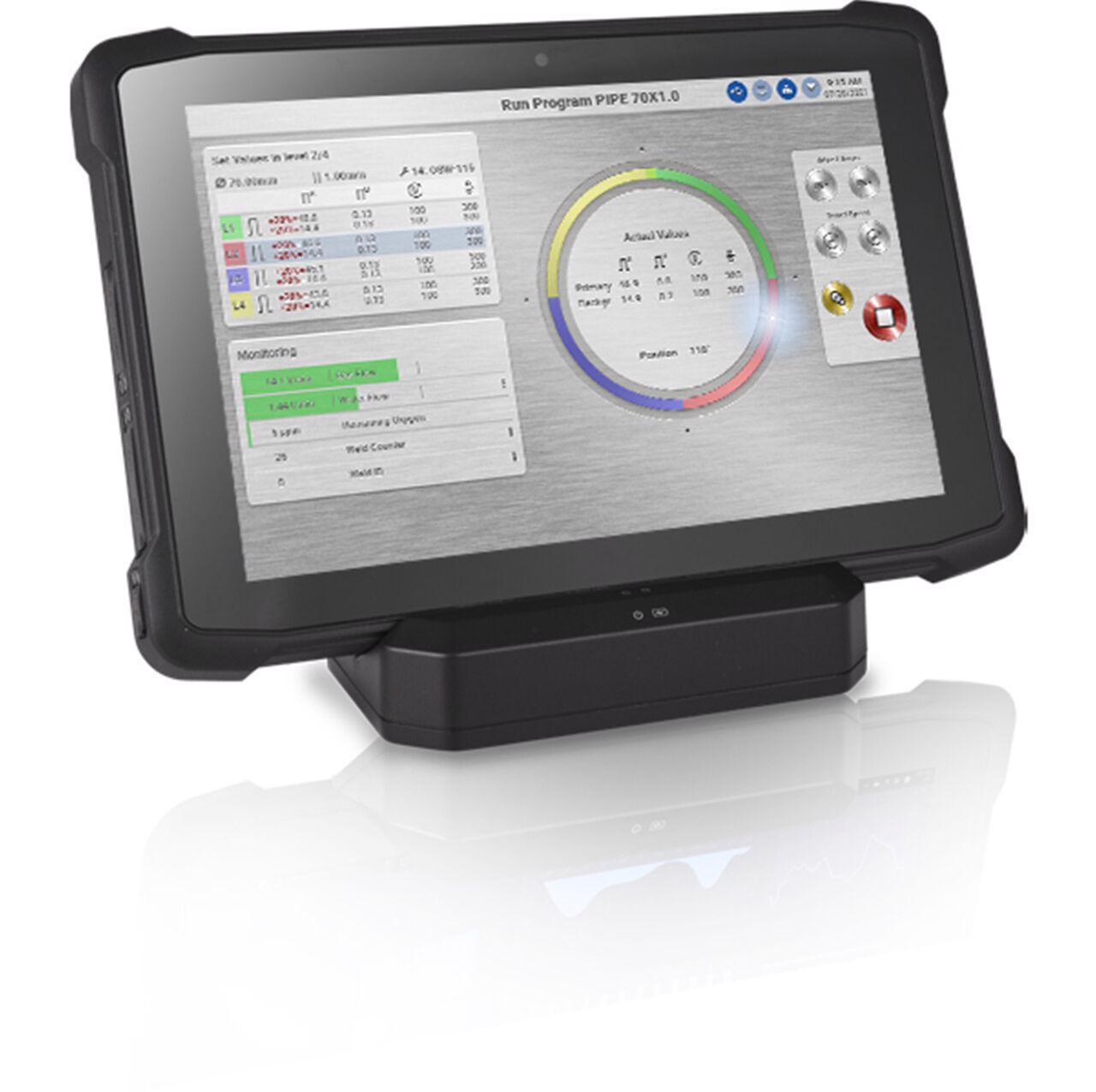

DÁLKOVÉ OVLÁDÁNÍ EVO 10" PRŮMYSLOVÝ TABLET SE SKENEREM, DOKOVACÍ STANICÍ A POPRUHEM NA ZAD

Robustní 10" tablet jako bezdrátové dálkové ovládání pro všechny orbitální svařovací systémy EVO. Uživatelské rozhraní ovladače EVO je zrcadleno v poměru 1:1 a poskytuje plný přístup ke všem funkcím. Jelikož data jsou odesílána přes WLAN/LAN, nedochází ke zpoždění ovládání nebo displej Sortiment vyhovuje běžným standardům WLAN/LAN a lze jej proto jednoduše zesílit nebo rozšířit Tablet má integrovaný snímač 2D čárových nebo QR kódů pro přihlášení uživatele a pro přístup ke svařovacím programům mobilním zařízení a ve stacionární dokovací stanici.

Technická data:

Displej: 10,1" (25,65 cm) kapacitní dotykový displej
CPU: Intel® Atom™ s technologií Intel® Burst Frequency
Grafická karta: GPU Intel® HD 400 Graphics
Paměť: 4 GB RAM, 64 GB eMMC
Připojení: WLAN, Bluetooth
Skener: 2D snímač čárových kódů
Porty: 1x USB 2.0, 1x micro USB 2.0, HDMI, audio, dokovací port
Vojenský standard: MIL-STD 810G
Krytí: IP65
Výdrž baterie: Až 8 hodin Rozměry (D x Š x V): 22 x 275,5 x 187,5 mm
Hmotnost: 1 kg

Balení obsahuje

Tablet
Dokovací stanice
Zádový popruh
Napájecí zdroj

Číslo položky:
1.3.7010

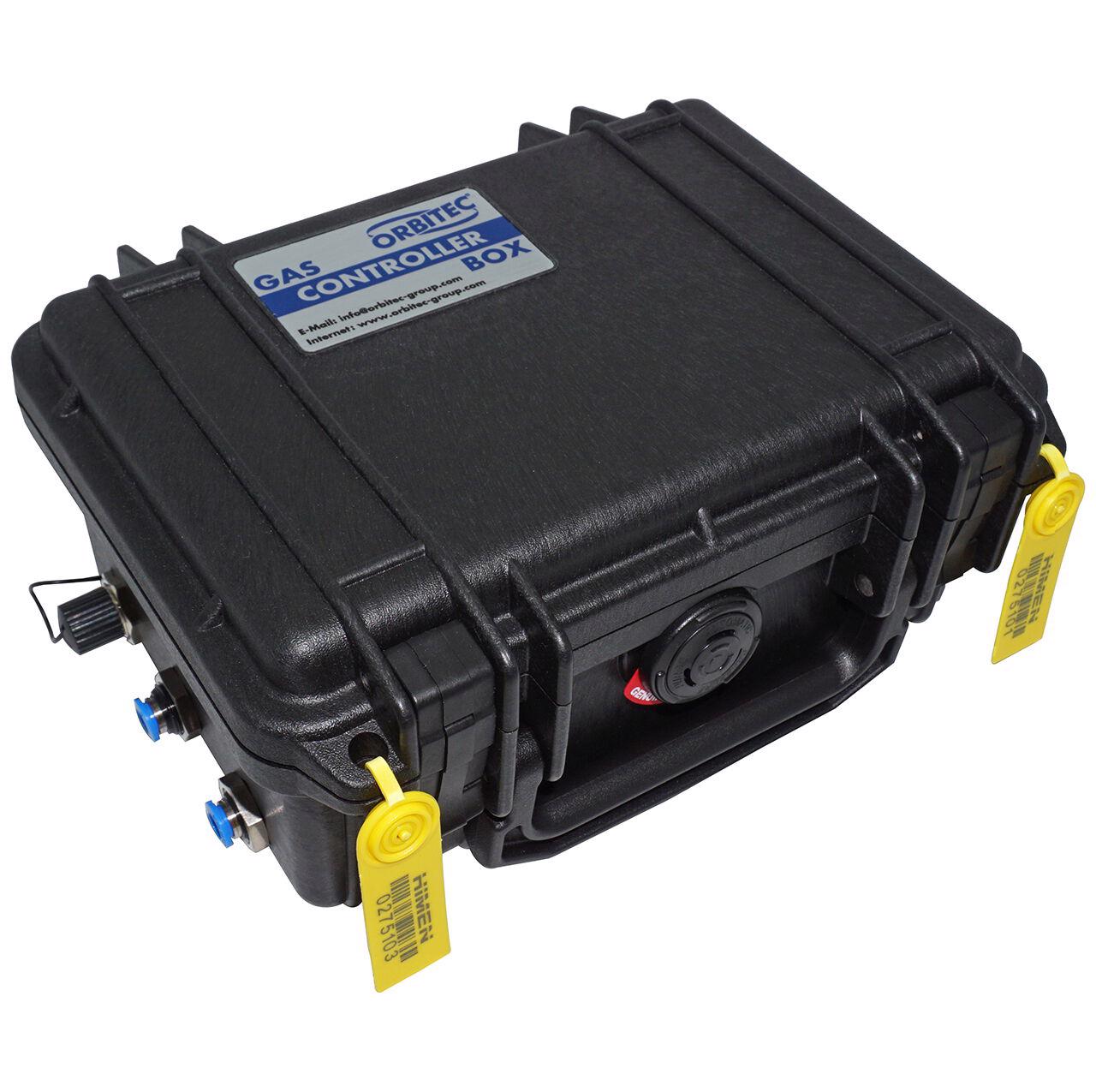

BOX PRO OVLÁDÁNÍ PLYNU

Gas Controller Box umožňuje ovládat až tři plyny během svařování a regulovat je pomocí regulátorů EVO WP. Svařování, proplachování a přídavný plyn (např. pro koncovou trysku, pro zaplavení plynového krytu nebo krytu) lze monitorovat, regulovat, kompletně dokumentovat a uchovávat v ovladačích EVO. Všechny svařovací a proplachovací plyny, které se používají pro svařování TIG, jsou uloženy v menu ovladače.
