Vodou chlazené svařovací hlavy OSK

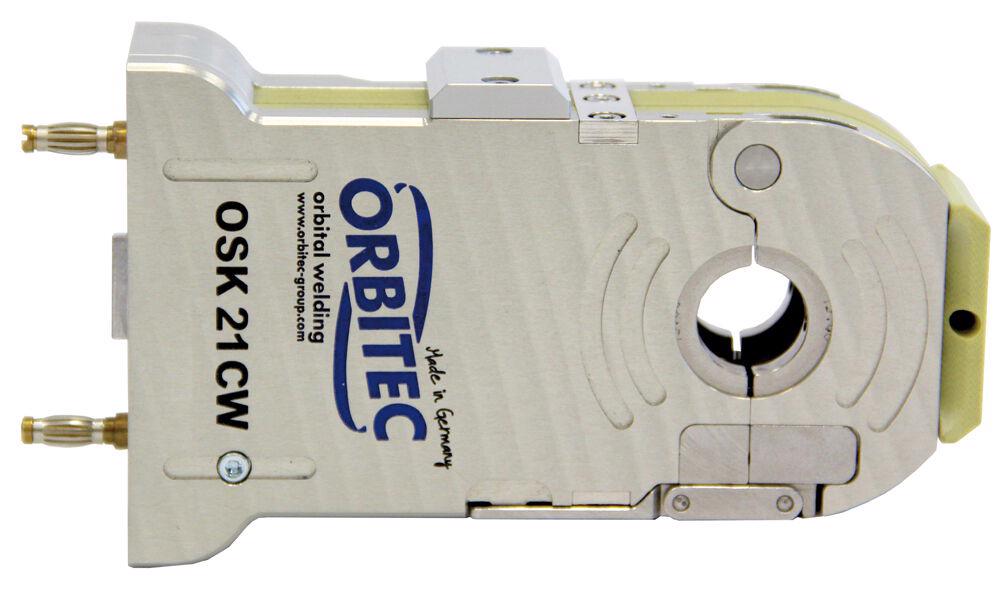

VODOU CHLAZENÁ SVAŘOVACÍ HLAVA OSK 21 CW
Naše nová generace kompaktních svařovacích hlav pro vysoké tepelné kapacity s vodou chlazeným pouzdrem kleštiny a upínacími pákami.
Typ svařovací hlavy: OSK 21 CW
Velikost trubice Rozsah mm: OD 3,17 – 21,3 mm
palec: 0,125″ – 0,839″
Hmotnost: 1,0 kg
Číslo položky:
1,0,2820 W

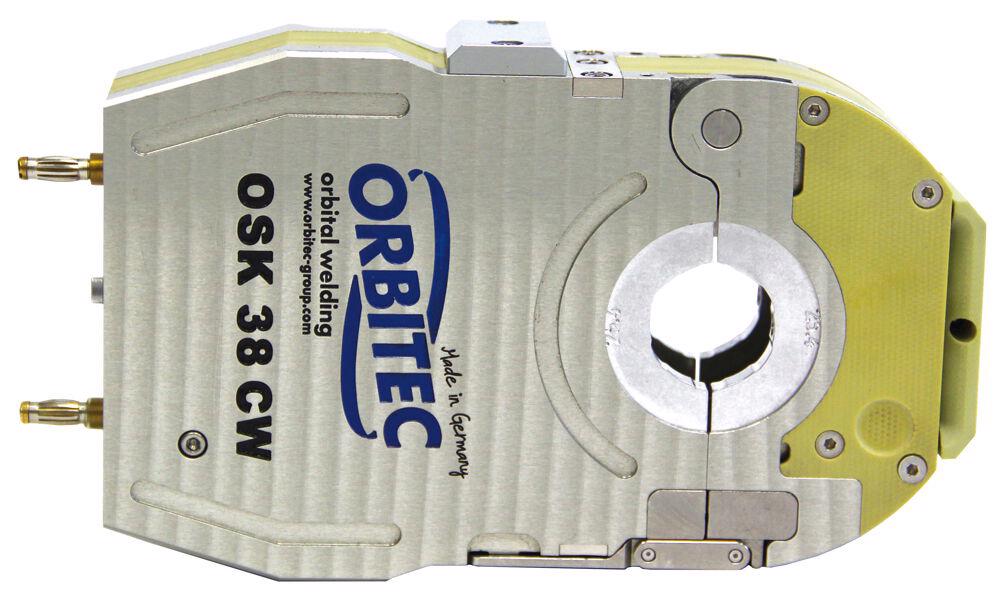

VODOU CHLAZENÁ SVAŘOVACÍ HLAVA OSK 38 CW
Obě CW hlavy se ovládají pomocí jedné rukojeti a sestavy kabelu.
Typ svařovací hlavy: OSK 38 CW
Velikost trubice Rozsah mm: DA 3,17 – 38,1 mm
palec: 0,125 ″ – 1 500 ″
Hmotnost: 1,4 kg
Číslo položky:
1/0/2920 W

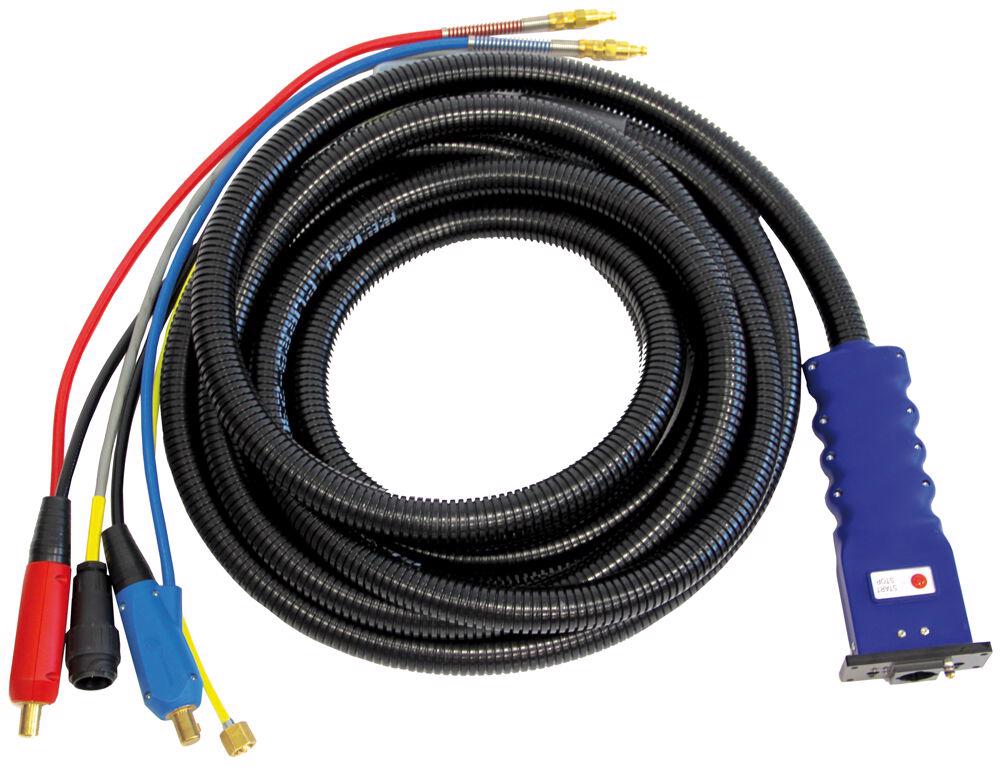

OSK CW RUKOJEŤ A KABEL, 8 m
Sestává z rukojeti s ovládacím prvkem (tlačítko start/stop a stavový displej), rozhraní svařovací hlavy, jednotky motoru/převodovky a 8 m svazku hadic.
Číslo položky:
1.3.2059

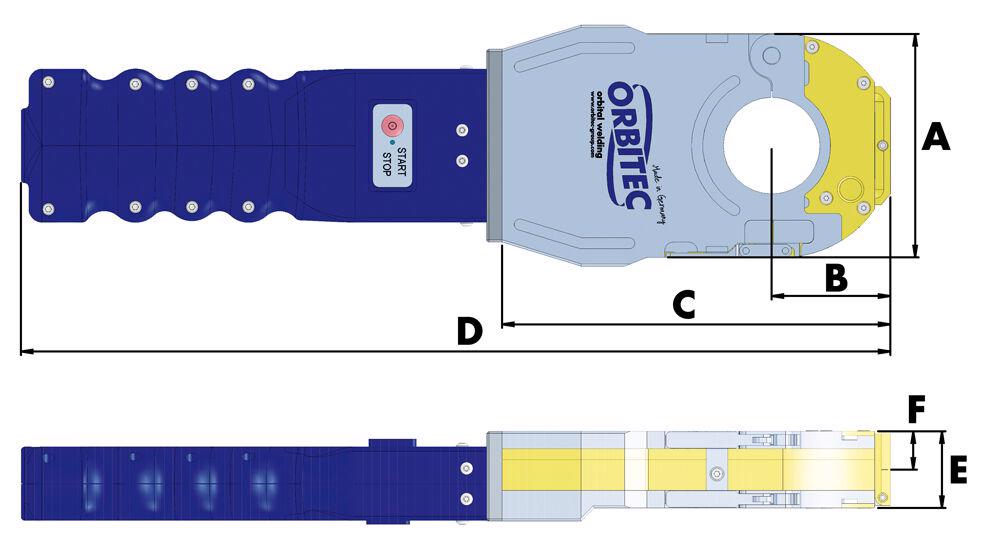

ROZMĚROVÝ LIST - UZAVŘENÉ SVAŘOVACÍ HLAVY OSK CW
OSK 21 CW
A
mm 70
palec 2.756
B
mm 39,5
palec 1.535
C
mm 146
palec 5.748
D
mm 365,5
palec 14.37
E
mm 35
palec 1.378
F
mm 17,5
palec 0.669
OSK 38 CW
A
mm 102
palec 4.016
B
mm 54
palec 2.126
C
mm 177
palec 6.969
D
mm 396
palec 15.591
E
mm 35
palec 1.378
F
mm 17,5
palec 0.669

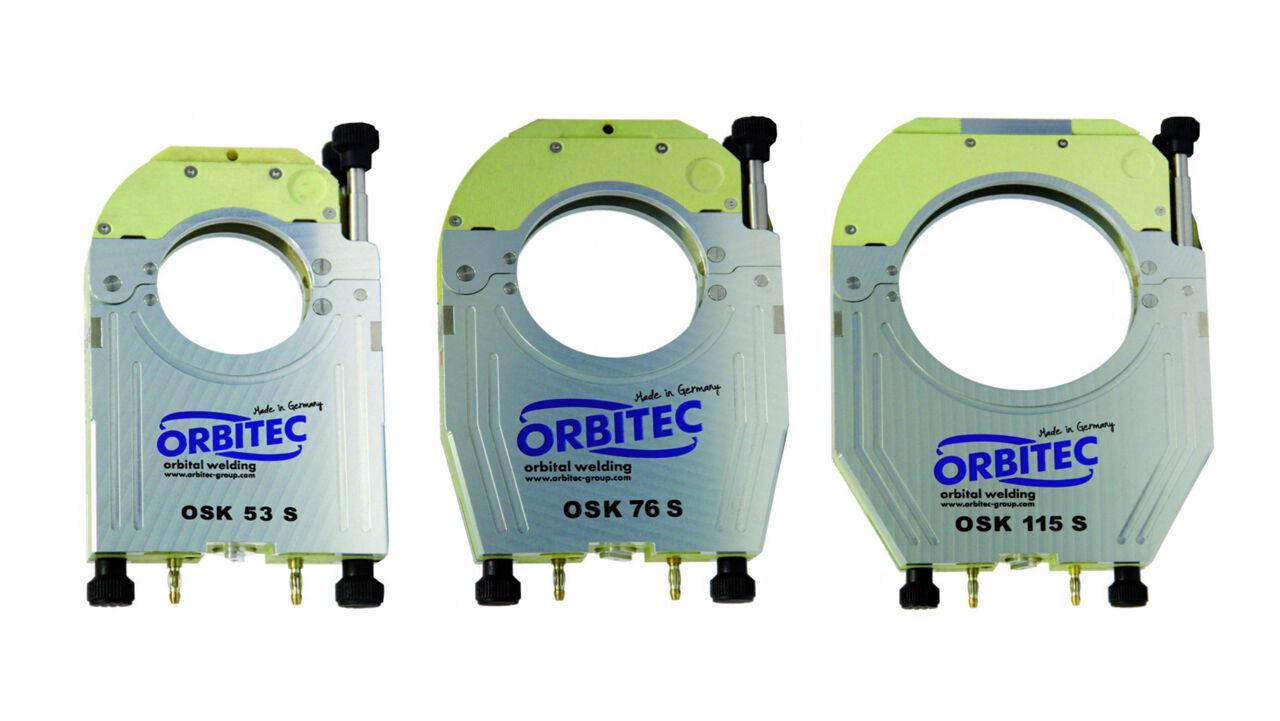

OSK SW VODOU CHLAZENÉ SVAŘOVACÍ HLAVY
Naše nová generace tří svařovacích hlav OSK SW – ještě užších, technicky optimalizovaných a přepracovaných. Pro velmi vysoké tepelné výkony nabízíme také plynem chlazené svařovací hlavy série S ve vodou chlazené verzi SW (konstrukční šířka zůstává zachována). Uzavřený vodní chladící systém pokrývá spodní oblast pouzdra kleštiny.

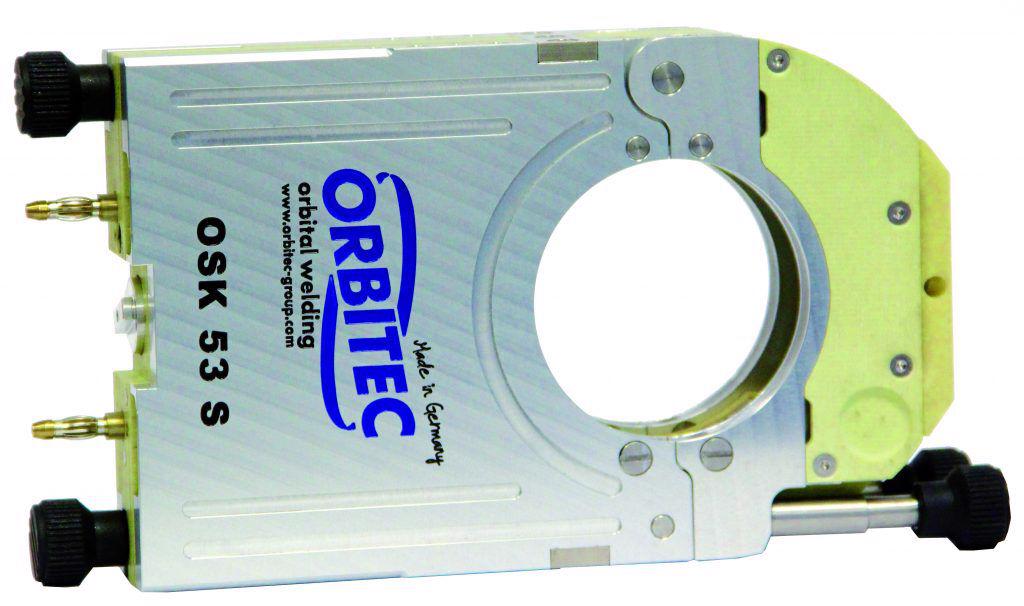

OSK 53 SW
Typ svařovací hlavy: OSK 53 SW
Velikost trubice Rozsah mm: OD 6 – 53 mm
palec: 0,250 ″ – 2 087 ″
Hmotnost: 2,1 kg
Číslo položky:
1,0,2520 W

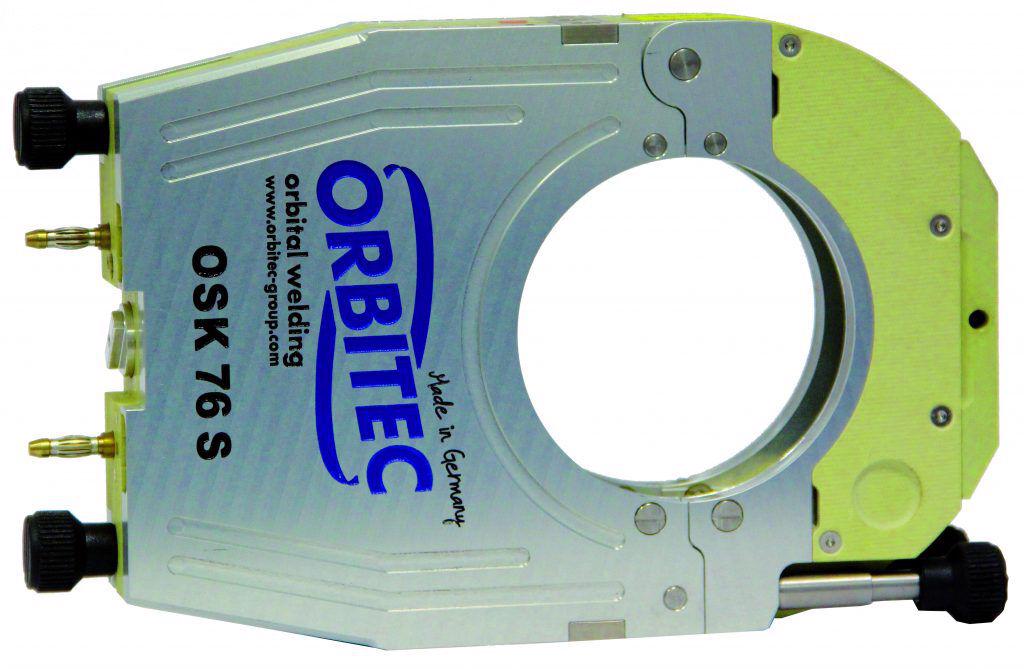

OSK 76 SW
Typ svařovací hlavy: OSK 76 SW
Velikost trubice Rozsah mm: OD 6 – 76,2 mm
palec: 0,250 ″ – 3 000 ″
Hmotnost: 2,6 kg
Číslo položky:
1,0,2620 W

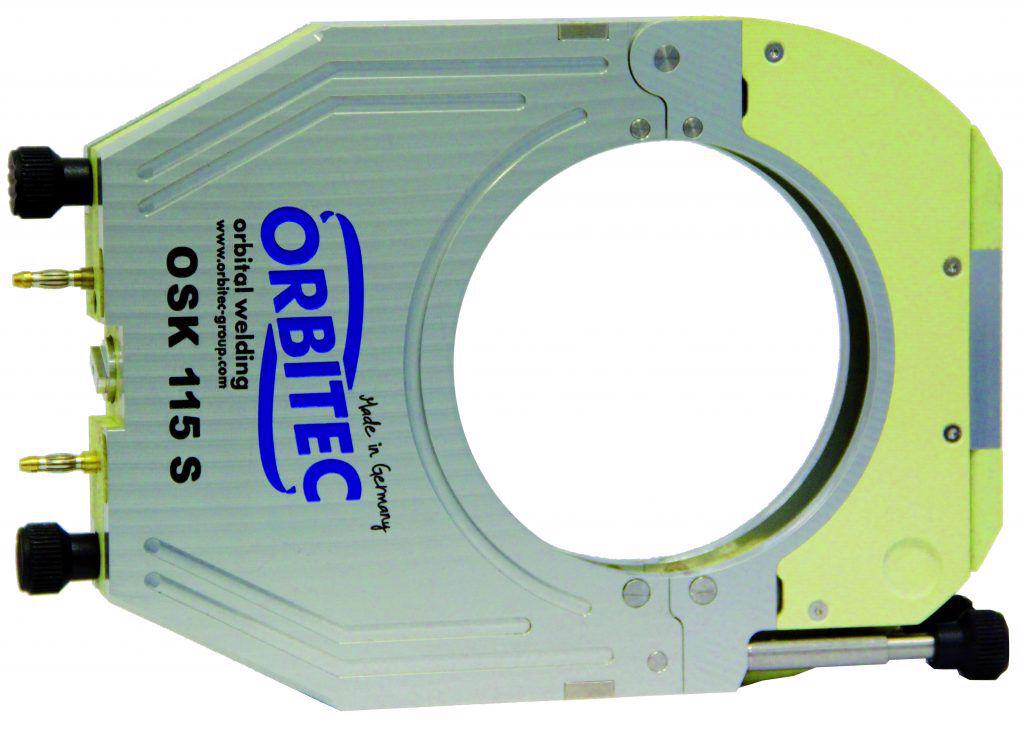

OSK 115 SW
Typ svařovací hlavy: OSK 115 SW
Velikost trubice Rozsah mm: OD 9,53 – 114,3 mm
palec: 0,375 ″ – 4 500 ″
Hmotnost: 3,4 kg
Číslo položky:
1.1.2720W

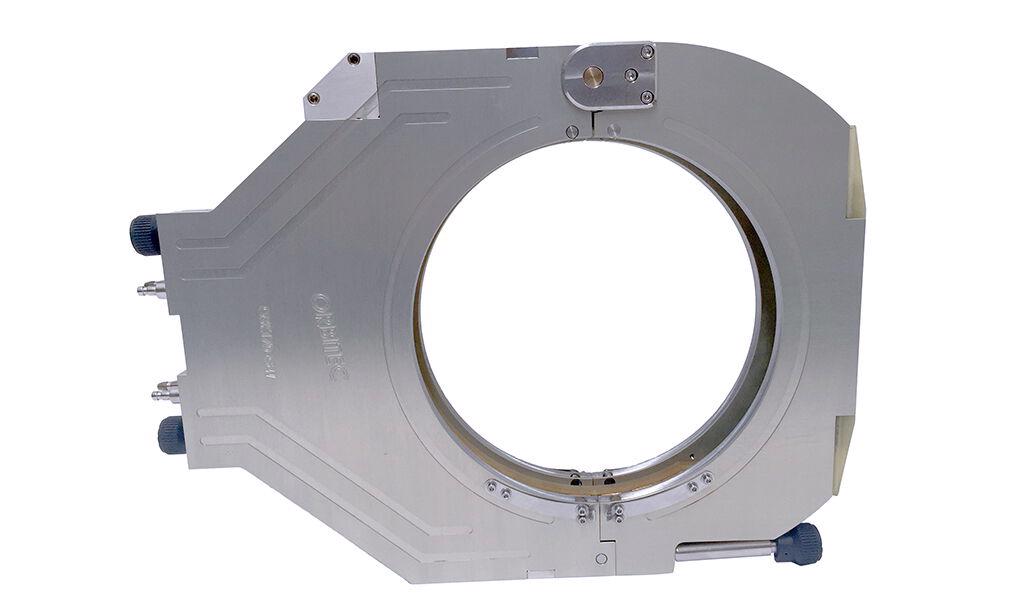

OSK 170 GW
Typ svařovací hlavy: OSK 170 GW
Velikost trubice Rozsah mm: OD 50 – 168,3 mm
palec: 1,969" – 6,626"
Hmotnost: 7,5 kg
Číslo položky:
1.3.2899
OSK SW, MONTÁŽ KLÍČKY A KABELY, 8m
Sestavy rukojeti a kabelu sestávající z rukojeti s ovládacím prvkem (tlačítko start/stop a stavový displej), rozhraní svařovací hlavy, jednotky motoru/převodovky a 8 m svazku hadic.
Sestavy rukojeti a kabelů OSK GW a SW a svařovací hlavy jsou navzájem kompatibilní!
Číslo položky:
1.3.2058
ROZMĚROVÝ LIST - UZAVŘENÉ SVAŘOVACÍ HLAVY OSK SW
OSK 53 SW
A
mm 130
palec 5.118
B
mm 70
palec 2.756
C
mm 205
palec 8.071
D
mm 425
palec 16.732
E
mm 40
palec 1.575
F
mm 20
palec 0.787
OSK 76 SW
A
mm 160
palec 6.299
B
mm 83
palec 3.268
C
mm 230
palec 9.055
D
mm 450
palec 17.717
E
mm 40
palec 1.575
F
mm 20
palec 0.787
OSK 115 SW
A
mm 200
palec 7.874
B
mm 103
palec 4.055
C
mm 270
palec 10.63
D
mm 487,5
palec 19.173
E
mm 40
palec 1.575
F
mm 20
palec 0.787
OSK 170 GW
A
mm 270
palec 10.63
B
mm 132
palec 5.197
C
mm 343
palec 13.504
D
mm 563
palec 22.165
E
mm 44
palec 1.732
F
mm 22
palec 0.866
